Bản vẽ cầu thang xương cá chuẩn kỹ thuật và chi tiết nhất 2025

1. Khái niệm và ưu điểm nổi bật của cầu thang xương cá

Trước khi chỉ ra những thông tin cần biết về bản vẽ cầu thang xương cá, bạn có tò mò rằng đây là “dạng” cầu thang như thế nào không? Những thông tin sau đây sẽ giúp bạn giải đáp!

“Kết cấu xương cá” là kiểu cầu thang trong đó khung chịu lực được tạo hình như bộ khung “xương cá” – thường là một dầm thép hoặc khung sắt hộp – trên đó các bậc thang được đặt so le, tạo hiệu ứng nhẹ nhàng, thông thoáng hơn so với cầu thang bê tông truyền thống. Theo nhiều nguồn, việc thực hiện một bản vẽ cầu thang xương cá rõ ràng sẽ giúp đảm bảo kết cấu, kích thước và thẩm mỹ của bộ cầu thang.

Ưu điểm nổi bật gồm:

• Thiết kế nhẹ nhàng, thanh thoát và giải phóng không gian hiệu quả.
• Thẩm mỹ hiện đại, dễ phối hợp với vật liệu gỗ, kính, inox.
• Khi bản vẽ được thiết kế đúng, đảm bảo an toàn và độ bền cao.

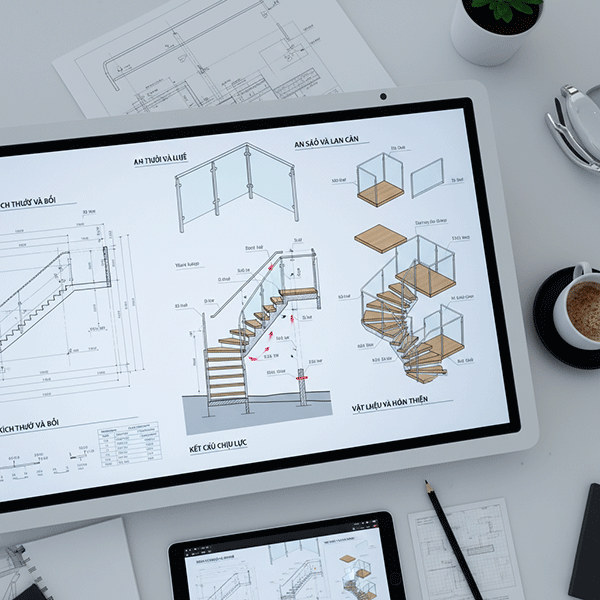

2. Yêu cầu kỹ thuật khi lập bản vẽ cầu thang xương cá

Để một bản vẽ cầu thang xương cá được coi là chuẩn kỹ thuật, bạn cần chú trọng các yếu tố sau:

Kích thước và bố trí:

• Xác định chiều cao tầng, chiều rộng thông thủy của cầu thang và vị trí đặt khung chịu lực.
• Mặt bậc thường có chiều rộng khoảng 250-300 mm và chiều cao cổ bậc khoảng 160-180 mm để đảm bảo đi lại thoải mái.
• Chiều rộng thông thủy của cầu thang tối thiểu khoảng 900 mm để đảm bảo an toàn và thuận tiện.

Kết cấu chịu lực:

• Khung xương cá (dầm hoặc sắt hộp) phải được định vị chính xác, độ dày và tiết diện phù hợp với trọng tải sử dụng. Theo các thông tin, khung có thể là sắt tấm 10-12 mm hoặc sắt hộp 100x200 mm đối với nhà ống.
• Bản vẽ phải thể hiện rõ cách liên kết giữa khung chịu lực và bậc thang, mối hàn, bản mã… đảm bảo không rung khi di chuyển.

Vật liệu và hoàn thiện:

• Vật liệu được chọn phải ghi rõ trong bản vẽ: khung chịu lực, bậc bằng gỗ, sắt, kính…
• Hoàn thiện như sơn tĩnh điện, lớp chống gỉ cho khung thép, yêu cầu phải thể hiện trong bản vẽ thi công.
• Mặt bậc gỗ hoặc vật liệu khác phải khớp kích thước bản vẽ, tránh sai lệch khi thi công.

An toàn và lan can:

• Bản vẽ cầu thang xương cá phải thể hiện rõ chiều cao lan can (thường từ 900 mm trở lên), khoảng cách thanh đứng không quá 100 mm nhằm bảo vệ trẻ nhỏ.
• Nếu sử dụng lan can kính, thông số kính, tay vịn và chiều cao cũng phải rõ ràng trong bản vẽ.

3. Giải đáp chi tiết về bản vẽ cầu thang xương cá chuẩn

Một bản vẽ cầu thang xương cá chuẩn kỹ thuật sẽ cần đáp ứng được các tiêu chí sau đây:

Thứ nhất: Thành phần chính của bản vẽ:

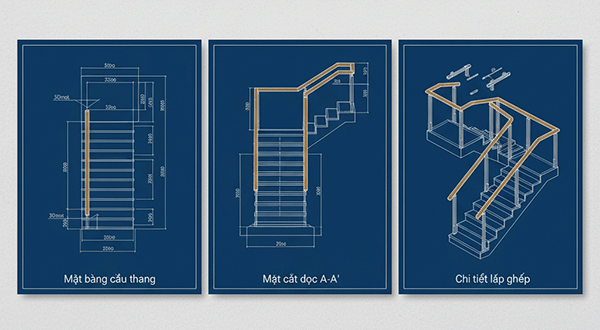

Một bản vẽ hoàn chỉnh thường bao gồm: mặt bằng cầu thang, các mặt đứng, mặt cắt khung xương cá, chi tiết mối nối và lan can. Khi xem bản vẽ cầu thang xương cá, bạn nên kiểm tra các phần sau:

• Vị trí khung chịu lực và loại khung (đơn/đôi).
• Số bậc, chiều cao mỗi bậc và tổng chiều cao tầng.
• Kích thước tiết diện khung chịu lực và cách đặt mặt bậc.
• Chi tiết lan can, tay vịn, vật liệu hoàn thiện.

Thứ hai: Tiêu chuẩn kỹ thuật:

Để đảm bảo an toàn và hoạt động ổn định, bản vẽ cần tuân theo các tiêu chuẩn sau:

• Tổng số bậc thường là số lẻ và bố trí sao cho thuận tiện di chuyển.
• Khung chịu lực phải có tiết diện đủ lớn để không bị rung hoặc biến dạng dưới tải trọng sử dụng thường xuyên.
• Mối hàn và liên kết khung phải đảm bảo yêu cầu chịu lực và độ an toàn cao.
• Vật liệu và hoàn thiện phải phù hợp với môi trường sử dụng (ví dụ: chống ẩm cho nhà ống).

Thứ ba: Lỗi thường gặp và cách tránh:

• Bản vẽ không rõ tiết diện khung chịu lực → dẫn đến thi công khung yếu, rung lắc.
• Số bậc hoặc chiều cao bậc không phù hợp với chiều cao tầng → gây di chuyển khó, mỏi chân.
• Lan can, tay vịn không được ghi rõ trong bản vẽ → dễ xảy ra sai sót thi công, không đảm bảo an toàn.
  Việc lập và kiểm tra bản vẽ cầu thang xương cá kỹ lưỡng giúp tránh được những lỗi này.

4. Lợi ích khi sử dụng bản vẽ cầu thang xương cá chuẩn trong thiết kế thực tế

Thực tế, không mấy gia chủ quan tâm đến vấn đề này. Tuy nhiên để đảm bảo sự hoàn hảo cho công trình của bạn, chúng tôi cũng sẽ cung cấp một số thông tin quan trọng để bạn có thể hiểu hơn về bản vẽ cầu thang xương cá, từ đó đảm bảo dự án xây dựng của mình chuẩn chỉnh hơn:

• Giúp chủ nhà và đơn vị thi công hiểu rõ chính xác kết cấu và các chi tiết kỹ thuật trước khi thi công.
• Hạn chế sai sót, tiết kiệm thời gian và chi phí phát sinh do sửa chữa.
• Đảm bảo tính thẩm mỹ: bản vẽ chi tiết giúp việc hoàn thiện (gỗ, kính, lan can) được phối hợp hài hòa.
• Tăng giá trị công trình: cầu thang xương cá với bản vẽ chuẩn là điểm nhấn kiến trúc tạo cảm giác hiện đại, chuyên nghiệp.
  Vì vậy, việc đầu tư vào một bản vẽ cầu thang xương cá kỹ lưỡng luôn là bước khôn ngoan.

5. Kết hợp cùng Thang máy Huy Hoàng

Khi ngôi nhà có từ 3 tầng trở lên và bạn đang cân nhắc thiết kế cầu thang chịu lực cao hoặc kết hợp thang máy gia đình, lựa chọn đơn vị có kinh nghiệm sẽ mang lại giải pháp toàn diện. Tại Thang máy Huy Hoàng, chúng tôi không chỉ cung cấp hệ thống thang máy gia đình chất lượng mà còn tư vấn kỹ thuật tích hợp giữa cầu thang và thang máy, đảm bảo tổng thể công trình liền mạch về thiết kế và kỹ thuật:

• Khảo sát hiện trạng chính xác, hỗ trợ tham khảo và đánh giá bản vẽ kỹ thuật cầu thang (bao gồm khung xương cá nếu có).
• Tư vấn thiết kế để cầu thang và thang máy phù hợp nhau về tỷ lệ, ánh sáng và lưu thông.
• Thi công và bảo trì chuyên nghiệp, giúp bạn yên tâm về an toàn, độ bền và thẩm mỹ.

Như vậy, một bản vẽ cầu thang xương cá chuẩn kỹ thuật là chìa khóa để bạn sở hữu một bộ cầu thang đẹp – vững chãi – và an toàn. Từ việc xác định kích thước, khung chịu lực, vật liệu đến hoàn thiện lan can và tay vịn, mỗi chi tiết đều cần được tính toán kỹ lưỡng. Nếu bạn đang tìm kiếm giải pháp thiết kế cầu thang hiện đại kết hợp thang máy gia đình, đừng ngần ngại liên hệ Thang máy Huy Hoàng để được tư vấn nhanh nhất.
