Kích thước hố thang máy gia đình chuẩn: Bảng thông số và lưu ý khi xây dựng

1. Hố thang máy gia đình là gì? Có những loại nào?

Hố thang máy gia đình là phần không gian cố định, dạng hình hộp đứng, được xây dựng trong kết cấu công trình để phục vụ cho việc lắp đặt và vận hành thang máy trong nhà ở dân dụng. Cấu trúc này thường bao gồm ba phần chính hố pit (nằm dưới mặt sàn tầng thấp nhất), giếng thang (nơi cabin di chuyển lên xuống) và overhead (phần trên cùng của hố thang).

Tuỳ theo công năng và thiết kế nhà, hố thang máy gia đình được chia làm 2 loại chính bao gồm:

• Hố thang máy có phòng máy: Đây là dạng phổ biến, thường yêu cầu một phòng kỹ thuật riêng nằm trên đỉnh của giếng thang. Ưu điểm là dễ bảo trì, thay thế thiết bị nhưng cần chiều cao tầng lớn hơn bình thường.
• Hố thang máy không phòng máy: Phù hợp với nhà phố, nhà ống có chiều cao giới hạn. Thiết bị máy kéo được đặt ngay trong giếng thang. Dạng này đang ngày càng phổ biến vì tiết kiệm không gian, thẩm mỹ cao và linh hoạt trong thiết kế cấu trúc.

Bên cạnh đó, còn có các loại hố thang dành cho thang máy thuỷ lực, thang trục vít hay thang kính sẽ phù hợp cho biệt thự và các công trình có yêu cầu cao về kiến trúc, thẩm mỹ.

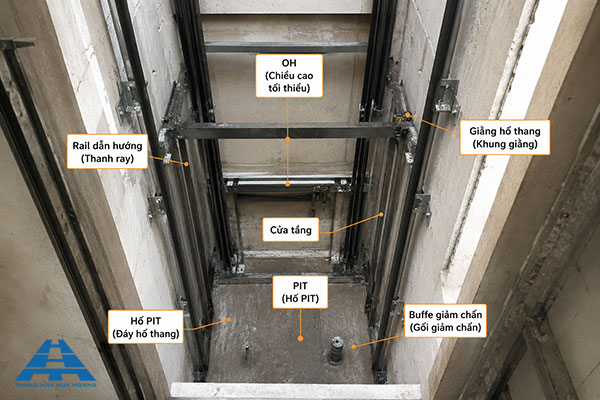

2. Hố thang máy gia đình gồm những bộ phận nào?

Hố thang máy gia đình là không gian kỹ thuật chứa toàn bộ hệ thống vận hành của thang máy. Việc hiểu rõ các bộ phận cấu thành sẽ giúp gia chủ xác định đúng kích thước hố thang máy gia đình và chuẩn bị phương án thi công phù hợp ngay từ đầu.

• Tường hố thang: Là kết cấu bao quanh thang máy, có nhiệm vụ chịu lực và cố định ray dẫn hướng, cửa tầng. Hố thang có thể xây bằng bê tông cốt thép hoặc sử dụng khung thép kết hợp kính.
• Hố PIT: Nằm dưới sàn tầng thấp nhất, dùng để lắp giảm chấn và tạo khoảng không an toàn cho cabin. Độ sâu PIT phụ thuộc vào từng dòng thang máy.
• Chiều cao OH: Là khoảng không phía trên tầng trên cùng của hố thang, đảm bảo không gian lắp đặt thiết bị và vận hành an toàn.
• Rail dẫn hướng: Hệ thống ray giúp cabin và đối trọng di chuyển ổn định, hạn chế rung lắc và đảm bảo độ chính xác khi dừng tầng.
• Cửa tầng: Được lắp tại mỗi điểm dừng của thang máy. Khi xây dựng hố thang cần chừa đúng kích thước ô cửa theo bản vẽ kỹ thuật.
• Tủ điều khiển hoặc phòng máy: Tùy từng công nghệ, thiết bị điều khiển sẽ được bố trí trong phòng máy hoặc đặt tại tầng trên cùng đối với thang máy không phòng máy.

Lưu ý: Mỗi bộ phận đều ảnh hưởng trực tiếp đến kích thước hố thang và phương án thi công. Vì vậy, gia chủ nên chốt tải trọng và công nghệ thang máy trước khi xây dựng để tránh phát sinh chi phí cải tạo.

3. Các yếu tố ảnh hưởng đến kích thước hố thang máy cho gia đình

Kích thước hố thang máy gia đình không phải là con số cố định, mà nó phụ thuộc vào nhiều yếu tố kỹ thuật và thực tế sử dụng. Việc hiểu rõ các yếu tố này sẽ giúp gia chủ lựa chọn đúng loại thang máy phù hợp cho ngôi nhà, tiết kiệm chi phí và đảm bảo vận hành an toàn, hiệu quả.

3.1. Diện tích xây dựng và mặt bằng bố trí

Yếu tố này vô cùng quan trọng. Với những ngôi nhà ống, nhà phố hẹp ngang thì việc bố trí hố thang máy thường bị giới hạn, từ đó ảnh hưởng đến kích thước cabin và hố giếng thang. Các căn biệt thự hoặc nhà có diện tích rộng sẽ linh hoạt hơn trong việc chọn loại thang và thông số kỹ thuật.

3.2. Số tầng phục vụ thang

Ngôi nhà càng nhiều tầng thì chiều cao giếng thang và chiều sâu hố pit sẽ cần lớn hơn. Ngoài ra, số tầng còn quyết định đến loại máy kéo và hệ thống an toàn, ảnh hưởng gián tiếp đến kích thước hố thang máy tổng thể.

3.3. Tải trọng thang máy

Khi tải trọng càng lớn thì cabin càng rộng, dẫn đến kích thước hố thang cũng phải tăng tương ứng. Thang máy có tải trọng 250kg sẽ cần hố thang nhỏ hơn nhiều so với loại 450kg hoặc 630kg. Do vậy, việc lựa chọn tải trọng phù hợp với nhu cầu sử dụng thực tế là rất quan trọng.

3.4. Loại thang sử dụng

Mỗi loại thang máy gia đình sẽ có yêu cầu khác nhau về kỹ thuật xây dựng hố thang.

Ví dụ: Thang máy không phòng máy giúp giảm chiều cao overhead, trong khi thang thuỷ lực cần hố pit sâu và chắc chắn hơn.

3.5. Vị trí lắp đặt trong công trình

Việc lắp hố thang máy giữa nhà, góc nhà hay ngoài trời sẽ ảnh hưởng đến cấu tạo kết cấu bao quanh như gạch, bê tông, khung thép… Mỗi vị trí lại có yêu cầu kỹ thuật riêng tác động trực tiếp đến chiều rộng, chiều sâu và khả năng chống rung, chống ồn của hố thang.

3.6. Yêu cầu thẩm mỹ và nội thất

Với những mẫu thang máy gia đình kính hoặc lắp đặt ở không gian mở thì kích thước hố thang cần được tính toán kỹ để đảm bảo tỷ lệ hài hoà với không gian kiến trúc chung.

4. Bảng kích thước hố thang máy gia đình theo tải trọng phổ biến

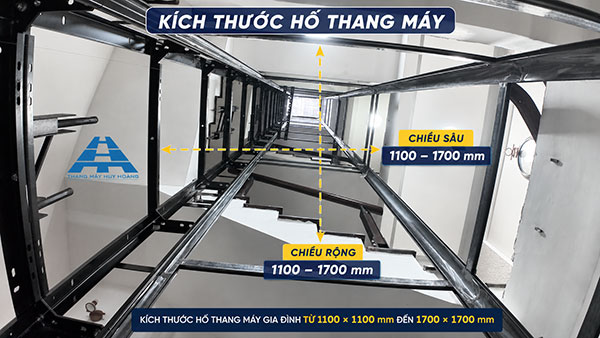

Kích thước hố thang máy gia đình được xác định dựa trên tải trọng sử dụng và công nghệ thang máy. Trong thực tế, mỗi nhà sản xuất có thể đưa ra bản vẽ kỹ thuật khác nhau, tuy nhiên các dòng thang máy gia đình hiện nay đều nằm trong khoảng kích thước phổ biến dưới đây.

Lưu ý: Bảng trên chỉ thể hiện kích thước hố thang. Để biết kích thước cabin tương ứng, cửa tầng, chiều sâu hố PIT và chiều cao OH của từng tải trọng, bạn nên tham khảo bài kích thước thang máy gia đình.

5. Cách chọn kích thước hố thang máy phù hợp

Để chọn đúng kích thước hố thang máy gia đình phù hợp ngay từ đầu không chỉ giúp tiết kiệm chi phí xây dựng và giữ tính thẩm mỹ cho công trình. Để đưa ra lựa chọn chính xác, bạn cần cân nhắc các yếu tố sau:

• Diện tích nhà: Nếu nhà nhỏ nên chọn thang không phòng máy, cabin nhỏ (250 - 350kg). Và ngược lại nhà rộng dễ chon thang lớn hơn, cabin thoải mái.
• Số tầng: Đối với nhà 2-3 tầng thì pit 500 - 800mm, overhead khoảng 2800mm. Đối với nhà 4-5 tầng thì cần pit sâu hơn, overhead cao hơn.
• Tải trọng sử dụng: Nếu nhà bạn dưới 4 người nên chọn tải trọng 250 - 350kg. Ngược lại gia đình nhiều người, nhà có người lớn tuổi nên dùng 450kg trở lên.
• Loại thang máy: Nếu chọn có phòng máy thì cần giếng thang cao hơn, không phòng máy giúp tiết kiệm không gian linh hoạt cho nhà cải tạo và chọn thang máy trục vít, thuỷ lực thì phù hợp với ngôi nhà thấp và cải tạo.

6. Những sai lầm thường gặp khi thiết kế hố thang máy gia đình

Khi thiết kế hố thang máy gia đình, nhiều người mắc phải những sai sót phổ biến khiến quá trình thi công gặp khó khăn hoặc không thể lắp đặt đúng tiêu chuẩn. Dưới đây là các lỗi thường gặp cần tránh:

• Không xác định đúng kích thước hố thang máy ngay từ đầu dẫn đến thang không lắp vừa, phải đục phá kết cấu và tốn thêm chi phí.
• Không đủ chiều sâu hố pit hoặc chiều cao giếng thang gây ảnh hưởng đến hành trình hoạt động và độ an toàn của thang máy.
• Chọn tải trọng hoặc loại thang không phù hợp với diện tích nhà do cabin quá lớn so với không gian làm giảm tính thẩm mỹ và hiệu quả sử dụng.
• Thiết kế cửa tầng sai vị trí hoặc sai cao độ sàn khiến cho việc đồng bộ với sàn nhà bị lệch làm mất thời gian chỉnh sửa.
• Không xử lý chống thấm cho hố pit dễ gây đọng nước, rò rỉ, làm hỏng thiết bị diện và giảm tuổi thọ thang máy.
• Tự ý thay đổi bản vẽ kỹ thuật sau khi thi công phần thô làm chênh lệch thông số giữa bản vẽ thực tế và yêu cầu lắp đặt của thang máy.

7. Quy trình xác định kích thước hố thang

Để xác định kích thước hố thang máy gia đình phù hợp, gia chủ nên thực hiện theo các bước sau nhằm đảm bảo thang máy lắp đặt đúng kỹ thuật và hạn chế phát sinh chi phí cải tạo.

• Bước 1. Xác định nhu cầu sử dụng: Lựa chọn tải trọng phù hợp dựa trên số thành viên, diện tích nhà và tần suất sử dụng.
• Bước 2. Khảo sát vị trí lắp đặt: Đánh giá diện tích thực tế, kết cấu công trình và vị trí đặt thang để xác định kích thước hố thang tối ưu.
• Bước 3. Chốt bản vẽ kỹ thuật: Đơn vị cung cấp sẽ lập bản vẽ chi tiết về kích thước hố thang và các yêu cầu thi công trước khi xây dựng.
• Bước 4. Thi công và nghiệm thu: Xây dựng hố thang theo đúng bản vẽ, kiểm tra kích thước thực tế trước khi lắp đặt để đảm bảo thang máy vận hành an toàn và ổn định.

Lưu ý: Không nên xây hố thang chỉ dựa trên kích thước tham khảo. Hãy sử dụng bản vẽ kỹ thuật do đơn vị cung cấp thang máy phát hành để đảm bảo độ chính xác và phù hợp với từng công trình.

8. Những mẫu bản vẽ kích thước hố thang máy gia đình tham khảo

Để hình dung rõ hơn về cách bố trí và kích thước hố thang máy trong thực tế, bạn có thể tham khảo các mẫu bản vẽ dưới đây. Mỗi bản vẽ thể hiện chi tiết phần hố pit, giếng thang, cửa tầng và kích thước tương ứng với từng loại thang máy gia đình phổ biến.

Mẫu bản vẽ kỹ thuật hố thang máy gia đình tải trọng 350kg, gồm các mặt cắt dọc và ngang. Bản vẽ thể hiện rõ kích thước hố thang (1500×1500mm), cabin (800×1100mm), chiều sâu hố pit (1300mm) và chiều cao đỉnh giếng (4200mm), phù hợp lắp đặt cho nhà từ 2–4 tầng.

Mẫu bản vẽ mặt cắt ngang hố thang máy, thể hiện các kích thước cơ bản cần thiết để lắp đặt cabin thang máy. Cabin có chiều rộng (CW) 830mm và chiều sâu (CD) 1300mm, lắp trong hố thang có kích thước tổng thể 1320mm (rộng – SW) × 1405mm (sâu – SD). Cửa thang có độ mở (DO) 750mm. Bản vẽ phù hợp cho các công trình nhà ở dân dụng có không gian hạn chế.

Mẫu bản vẽ mặt cắt dọc mô phỏng cấu trúc hố thang máy, thể hiện các thông số chiều cao quan trọng như: Headroom (khoảng trống phía trên cabin), Pit Depth (độ sâu hố pit), Lift Travel (chiều cao hành trình thang), và Door structural opening height (chiều cao ô cửa tầng).

Mẫu bản vẽ tổng thể hố thang máy gia đình bao gồm mặt cắt dọc và các mặt cắt ngang tại các tầng. Bản vẽ thể hiện rõ kích thước hố pit, chiều cao giếng thang, khoảng không đỉnh giếng, cùng bố trí cabin và cửa tầng theo từng vị trí. Thiết kế phù hợp cho công trình dân dụng từ 2–5 tầng, giúp kỹ sư và chủ đầu tư dễ dàng triển khai thi công đúng chuẩn kỹ thuật.

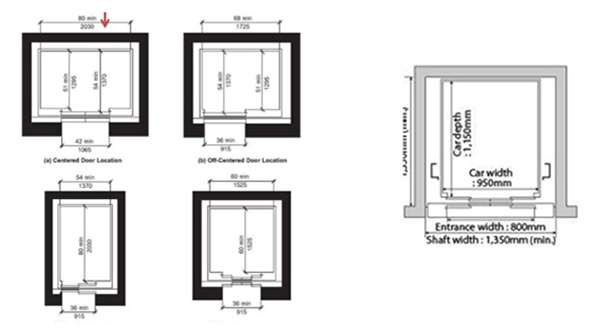

Mẫu bản vẽ mặt bằng hố thang máy thể hiện các phương án bố trí cửa tầng (cửa giữa, lệch trái, lệch phải) và kích thước tương ứng. Cabin có kích thước 950 × 1150mm, cửa vào rộng 800mm, yêu cầu hố thang tối thiểu 1350mm chiều rộng. Bản vẽ giúp lựa chọn giải pháp lắp đặt linh hoạt phù hợp với từng loại mặt bằng công trình.

9. Những câu hỏi thường gặp về hố thang máy gia đình

Trong quá trình thiết kế và lắp đặt thang máy gia đình, nhiều người thường gặp phải những thắc mắc phổ biến liên quan đến kích thước, vị trí và kỹ thuật thi công hố thang. Dưới đây là những câu hỏi thường gặp kèm giải đáp ngắn gọn, dễ hiểu.

9.1. Nhà cải tạo có lắp được hố thang máy không?

Có, kỹ thuật hiện nay cho phép lắp thang trong giếng trời, cầu thang cũ hoặc bên ngoài nhà với hệ thống khung thép độc lập.

9.2. Có cần xin giấy phép xây dựng hố thang máy trong nhà không?

Với công trình nhà ở riêng lẻ, nếu chỉ lắp đặt trong phạm vi nhà mình và không thay đổi kết cấu chịu lực lớn, thường không cần giấy phép riêng. Tuy nhiên nên tham khảo chính quyền địa phương.

9.3. Có thể xây hố thang máy trước rồi mới chọn thang máy không?

Nên tránh. Việc xây dựng hố trước dễ sai lệch so với thông số kỹ thuật. Tốt nhất nên có bản vẽ chi tiết từ hãng thang máy trước khi thi công.

9.4. Nên xây hố bê tông hay khung thép?

Tùy vào hiện trạng công trình và nhu cầu sử dụng. Hố thang bê tông có độ bền cao, chi phí hợp lý và phù hợp với nhà xây mới. Trong khi đó, hố thang khung thép thi công nhanh, tiết kiệm diện tích và là lựa chọn tối ưu cho nhà cải tạo hoặc lắp đặt thang máy kính.

9.5. Khi nào cần cải tạo hố thang?

Hố thang cần cải tạo khi kích thước không phù hợp với mẫu thang máy lựa chọn, thay đổi tải trọng, cải tạo nhà hoặc phát hiện sai lệch trong quá trình thi công. Việc cải tạo nên được thực hiện theo bản vẽ kỹ thuật của đơn vị cung cấp để đảm bảo an toàn và tránh phát sinh chi phí.

9.6. Hố thang máy gia đình tối thiểu bao nhiêu?

Đối với các dòng thang máy gia đình tải trọng 200kg, kích thước hố thang tối thiểu thường khoảng 1.100 × 1.100 mm. Tuy nhiên, thông số này có thể thay đổi tùy theo công nghệ thang máy và từng nhà sản xuất.

9.8. Có thể làm hố thang nhỏ hơn tiêu chuẩn không?

Có, nhưng chỉ khi sử dụng các dòng thang máy gia đình thiết kế riêng hoặc công nghệ chuyên biệt như thang máy trục vít. Việc thu nhỏ hố thang quá mức có thể làm giảm diện tích cabin, ảnh hưởng đến sự thoải mái khi sử dụng và tăng chi phí đầu tư. Vì vậy, gia chủ nên tham khảo bản vẽ kỹ thuật của đơn vị cung cấp trước khi thi công.

Việc xác định đúng kích thước hố thang máy gia đình ngay từ giai đoạn thiết kế sẽ giúp quá trình lắp đặt diễn ra thuận lợi, đảm bảo an toàn, tối ưu diện tích và hạn chế tối đa chi phí cải tạo về sau. Mỗi công trình sẽ có yêu cầu khác nhau về tải trọng, công nghệ và kết cấu xây dựng, vì vậy gia chủ không nên áp dụng một kích thước chung cho mọi trường hợp.
