Thang máy trục vít: Cấu tạo, nguyên lý và ưu nhược điểm

Thang máy trục vít hiện nay không được sử dụng nhiều  như các dòng thang máy thuỷ lực hoặc thang máy cáp kéo nhưng lại là sự lựa chọn có thể tham khảo cho các gia đình có diện tích lắp đặt nhỏ.Bài viết sau từ Thang máy Huy Hoàng sẽ giúp bạn hiểu rõ hơn về thang máy trục vít, bao gồm cấu tạo, nguyên lý hoạt động và các ưu nhược điểm của nó.

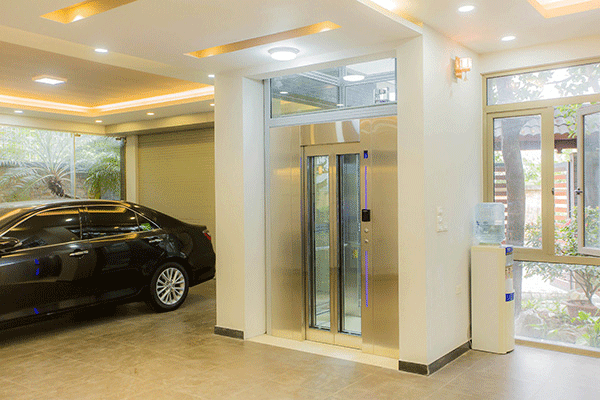

Thang máy trục vít là một loại thang máy gia đình

Thang máy trục vít là gì ?

Thang máy trục vít, hay còn gọi là thang máy vít tải, là một loại thang máy sử dụng hệ thống trục vít để nâng và hạ cabin. Đây là một giải pháp vận chuyển dọc đặc biệt phù hợp cho các công trình dân dụng như nhà phố, biệt thự, hoặc các tòa nhà văn phòng nhỏ.

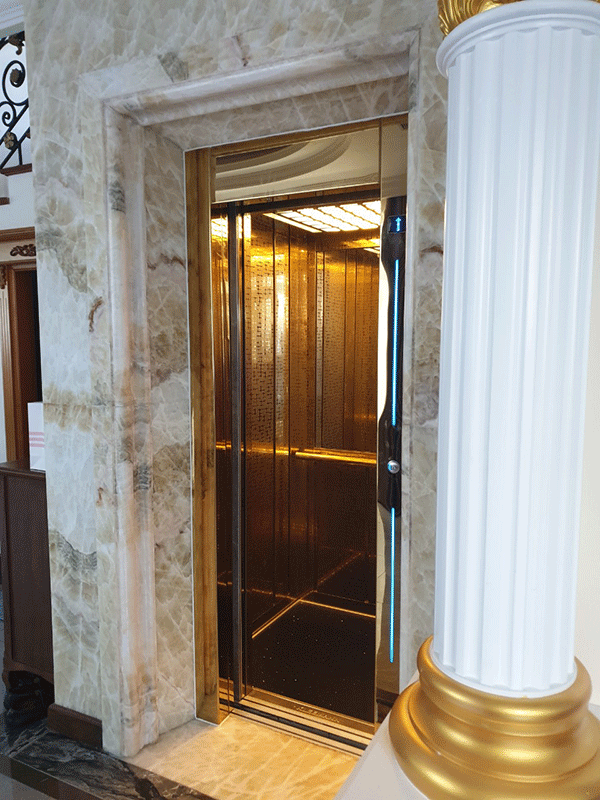

Thang máy trục vít hay còn gọi là thang máy vít tải

Cấu tạo chung của thang máy trục vít

Thang máy trục vít là loại thang máy sử dụng hệ thống trục vít và bu lông để di chuyển cabin lên xuống. Cấu tạo chung của thang máy trục vít bao gồm các bộ phận chính sau:

• Hệ thống động cơ điện: Động cơ điện cung cấp lực để quay trục vít, thường được lắp đặt ở phần trên cùng của giếng thang.
• Trục vít: Gồm trục vít chính và bu lông. Trục vít chính kết nối với động cơ điện và quay theo chiều dọc của giếng thang. Bu lông khớp với vòng xoắn của trục vít chính. Khi trục vít quay, bu lông di chuyển lên xuống dọc theo trục vít, dẫn đến sự di chuyển của cabin.
• Dây curoa: Còn gọi là đai, dây curoa truyền lực từ động cơ đến trục vít chính. Thường được làm bằng cao su hoặc nhựa dẻo.
• Sàn nâng: Là nơi chở khách và hàng hóa, thường được làm bằng thép hoặc nhôm với nhiều kích thước và kiểu dáng khác nhau.

Giếng thang: Là không gian cabin di chuyển lên xuống, thường được làm bằng bê tông hoặc thép với kích thước phù hợp với cabin.

Thang máy trục vít là loại thang máy dùng trục vít và bu lông để di chuyển cabin lên xuống

Kích thước tham khảo của thang máy trục vít

Thang máy trục vít có nguyên lý hoạt động như thế nào?

Thang máy trục vít hoạt động dựa trên nguyên lý ăn khớp, sử dụng hệ thống trục vít, bu lông, bánh răng và dây curoa để di chuyển lên xuống. Khi người sử dụng nhấn nút gọi thang, tín hiệu sẽ được truyền đến hệ thống điều khiển, kích hoạt động cơ điện.

Động cơ điện truyền lực qua dây curoa đến hệ thống bánh răng, làm xoay trục vít. Trục vít này có các rãnh được ăn khớp với các bu lông. Khi trục vít xoay, nó sẽ kéo các bu lông lên hoặc xuống, di chuyển theo chiều dọc, đảm bảo hoạt động mượt mà và an toàn cho người sử dụng.

Nguyên lý hoạt động của thang máy trục vít

Xem thêm: Công thức tính số lượng thang máy trong chung cư mà bạn cần phải biết

Có cần thiết lắp thang máy trục vít cho gia đình?

Ưu điểm

Một số ưu điểm có thể kể đến bao gồm:

• An toàn: Thang máy trục vít được thiết kế với các vòng xoắn chắc chắn và kiên cố của trục vít, đảm bảo hoạt động nhẹ nhàng, ổn định, giảm thiểu các sự cố không mong muốn.
• Tiết kiệm diện tích: Với không gian lắp đặt chỉ từ 1m², thang máy trục vít phù hợp với nhiều loại công trình, đặc biệt là những nơi có diện tích nhỏ hẹp.
• Lắp đặt và bảo dưỡng dễ dàng: Thang máy trục vít không yêu cầu hố pit sâu, không cần xây giếng hoặc phòng máy, do đó quá trình lắp đặt diễn ra nhanh chóng và tiết kiệm công sức.

Thang máy trục vít có rất nhiều ưu điểm

Nhược điểm

Mặc dù thang máy trục vít có nhiều ưu điểm nổi bật, nhưng nó cũng có một số hạn chế sau đây:

• Giá thành của thang máy trục vít thường cao hơn so với các loại thang máy truyền thống.
• Độ ồn cao do hoạt động của trục vít nhất là trong không gian nhỏ, tiếng ồn khá rõ nét
• Tốc độ di chuyển của thang máy trục vít thường chậm hơn so với thang máy truyền thống.
• Thang máy trục vít thường có sức tải nhỏ hơn so với thang máy truyền thống.
• Thích hợp cho môi trường gia đình, thường chỉ thích hợp với công trình từ 6 tầng trở xuống.

Các kiểu nhà nào sẽ phù hợp lắp thang máy trục vít

Hiện nay, thang máy trục vít rất đa dạng và phong phú, phù hợp cho nhiều kiểu nhà khác nhau, đặc biệt là những công trình có diện tích hạn chế hoặc chiều cao giới hạn. Theo các chuyên gia, loại thang máy này đáp ứng tốt nhu cầu của mọi gia đình. Cụ thể như sau:

• Nhà ở gia đình: Cầu thang máy trục vít thích hợp cho những ngôi nhà từ 2 đến 5 tầng, đặc biệt là các căn nhà phố hoặc biệt thự với không gian hạn chế.
• Nhà cải tạo: Các công trình cải tạo, nhà ở đã hoàn thiện nhưng muốn lắp thêm thang máy để tiện di chuyển.
• Biệt thự: Các biệt thự sang trọng, muốn tăng thêm tiện ích và giá trị cho ngôi nhà.
• Nhà nghỉ dưỡng: Các ngôi nhà nghỉ dưỡng, homestay muốn cung cấp tiện ích tốt nhất cho khách hàng.

Với những lợi ích vượt trội, thang máy trục vít không chỉ đáp ứng nhu cầu di chuyển mà còn nâng tầm tiện nghi và giá trị cho ngôi nhà của bạn.

Yêu cầu tiêu chuẩn về thi công thang máy gia đình trục vít

Việc thi công thang máy gia đình trục vít đòi hỏi tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và an toàn để đảm bảo sự hoạt động ổn định và an toàn cho người sử dụng.

Thời gian vận chuyển cho thang máy

Thời gian vận chuyển thang máy từ nhà sản xuất đến địa điểm lắp đặt thường dao động từ 3 tháng, tùy thuộc vào khoảng cách và điều kiện vận chuyển. Thời gian này có thể thay đổi tùy theo từng dự án cụ thể.

Thời gian lắp đặt thang máy trục vít

Thời gian lắp đặt thang máy gia đình trục vít thường ngắn hơn so với các loại thang máy khác. Trung bình, quá trình lắp đặt có thể kéo dài từ 1 đến 2 tuần, bao gồm các công đoạn chuẩn bị, lắp ráp và kiểm tra hệ thống.

Thời gian tiến hành bảo trì, bảo dưỡng cho thang máy

Theo quy định của Quy chuẩn kỹ thuật quốc gia QCVN 32:2018/BLĐTBXH về An toàn lao động đối với thang máy, tần suất bảo trì định kỳ thang máy được quy định như sau:

• Thang máy lắp trong nhà: Cần bảo trì định kỳ 2 - 4 lần/năm.
• Thang máy lắp ngoài trời: Cần bảo trì định kỳ 3 - 5 lần/năm.

Thang máy trục vít là lựa chọn lý tưởng cho gia đình có diện tích nhỏ, nhờ thiết kế đơn giản và tiết kiệm không gian. Tuy nhiên, tốc độ di chuyển chậm hơn và chi phí bảo trì có thể cao. Người dùng nên cân nhắc kỹ về chi phí, yêu cầu kỹ thuật và thiết kế nhà. Tham khảo các mẫu thang máy trục vít phổ biến để nâng cao tiện nghi và giá trị ngôi nhà.
