Hướng dẫn cách đấu công tắc cầu thang chi tiết & chuẩn kỹ thuật

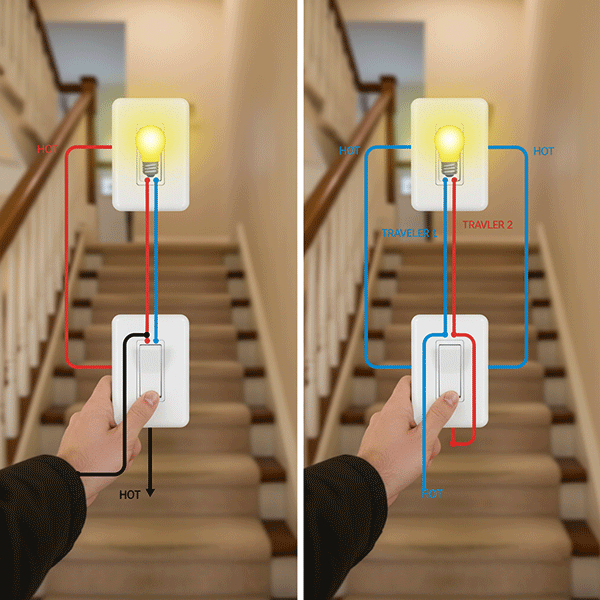

1. Công tắc cầu thang hoạt động như thế nào?

Công tắc cầu thang thực chất là một loại công tắc hai chiều, cho phép bạn bật hoặc tắt đèn từ hai vị trí khác nhau. Nhờ cơ chế đặc biệt này, việc di chuyển lên xuống cầu thang trở nên an toàn và tiện lợi hơn rất nhiều, đặc biệt vào buổi tối.

Về nguyên lý, mỗi công tắc đều có ba chân tiếp điểm: một chân chung và hai chân chuyển đổi. Khi bạn gạt công tắc, dòng điện sẽ được chuyển hướng qua một trong hai dây “giao đổi” kết nối giữa hai công tắc. Chính sự thay đổi dòng điện này tạo ra trạng thái bật – tắt, dù bạn thao tác ở đầu trên hay đầu dưới của cầu thang.

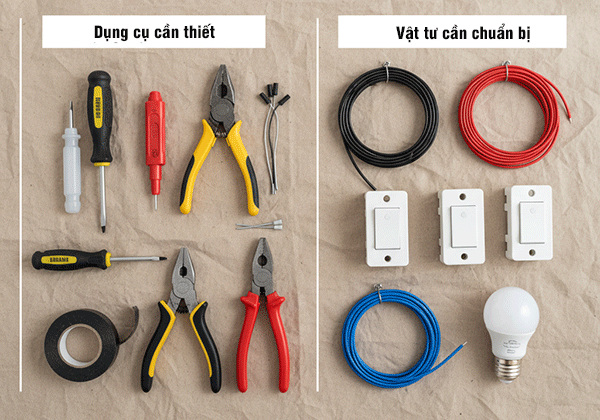

2. Chuẩn bị trước khi đấu công tắc cầu thang

Trước khi bắt tay vào đấu công tắc cầu thang, bạn cần chuẩn bị một vài dụng cụ và kiểm tra kỹ hệ thống điện để quá trình thi công diễn ra an toàn, trơn tru. Một chút chuẩn bị cẩn thận sẽ giúp bạn yên tâm hơn và tránh được những lỗi nhỏ không đáng có.

2.1. Dụng cụ cần thiết

Bạn chỉ cần những dụng cụ quen thuộc trong sửa chữa điện dân dụng, gồm:

• Tua vít dẹp và tua vít bake
• Bút thử điện
• Kìm cắt – kìm tuốt dây
• Băng keo điện chất lượng tốt

Những dụng cụ này giúp bạn thao tác dễ dàng hơn và đảm bảo việc đấu nối được gọn gàng, đúng kỹ thuật.

2.2. Vật tư cần chuẩn bị

Để lắp được công tắc cầu thang, bạn cần chuẩn bị:

• 2 công tắc 2 chiều (loại dành cho cầu thang)
• Dây điện: 1 dây nguồn và 2 dây giao đổi giữa hai công tắc
• Đui đèn + bóng đèn nếu bạn đang thi công mới

Lựa chọn vật tư chất lượng sẽ giúp hệ thống bền bỉ và an toàn hơn trong quá trình sử dụng.

2.3. Lưu ý an toàn điện

Trước khi thao tác, bạn nên:

• Ngắt nguồn điện hoàn toàn tại khu vực thi công
• Kiểm tra dây nóng – dây nguội bằng bút thử điện
• Đảm bảo tay khô, sàn không trơn ướt
• Tránh để phần lõi đồng lộ ra ngoài để phòng ngừa rò điện

Việc dành vài phút để đảm bảo an toàn sẽ giúp bạn tự tin hơn khi bắt đầu đấu nối.

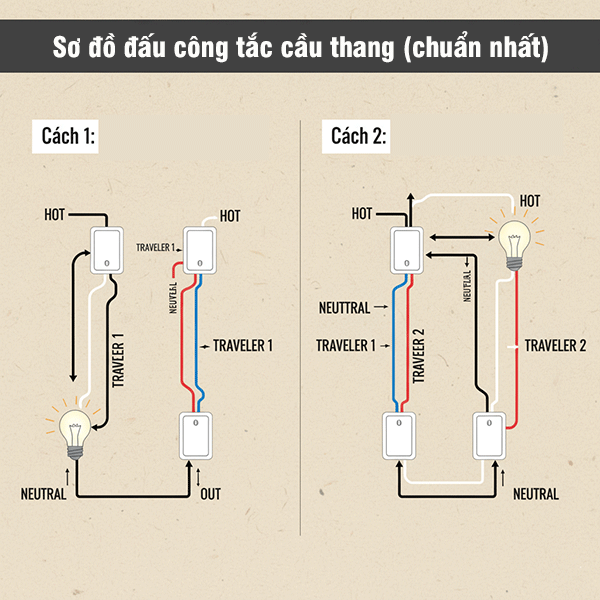

3. Sơ đồ đấu công tắc cầu thang (chuẩn nhất)

Để đấu công tắc cầu thang đúng và an toàn, việc hiểu rõ sơ đồ là bước quan trọng nhất. Khi nắm được dòng điện đi như thế nào, bạn sẽ dễ dàng thao tác mà không lo nhầm dây hay gây ra sự cố. Sơ đồ đấu công tắc cầu thang thực ra rất đơn giản, chỉ cần bạn hình dung từng vị trí kết nối một cách nhẹ nhàng và rõ ràng.

3.1. Nguyên lý sơ đồ đấu công tắc cầu thang

Hệ thống công tắc cầu thang gồm:

• Hai công tắc 2 chiều đặt ở hai đầu cầu thang
• Một bóng đèn
• Hai dây giao đổi kết nối giữa hai công tắc
• Một dây nóng và một dây nguội từ nguồn điện

Cơ chế hoạt động là: hai công tắc sẽ “giao đổi” đường đi của dòng điện. Khi một công tắc thay đổi vị trí, dòng điện sẽ đổi hướng sang tiếp điểm còn lại, tạo thành trạng thái bật hoặc tắt đèn.

3.2. Sơ đồ đấu chuẩn

Bạn có thể hình dung sơ đồ như sau:

1. Dây nóng (L) được đưa vào chân chung (COM) của công tắc thứ nhất.
2. Hai dây giao đổi nối từ hai chân chuyển (L1 – L2) của công tắc thứ nhất sang hai chân chuyển tương ứng của công tắc thứ hai.
3. Từ chân chung (COM) của công tắc thứ hai, bạn đấu dây ra bóng đèn.
4. Cuối cùng, dây nguội (N) của nguồn điện được nối trực tiếp vào bóng đèn.

Nhờ cấu trúc này, chỉ cần một trong hai công tắc thay đổi vị trí, dòng điện lập tức đổi hướng và làm đèn bật hoặc tắt, dù trạng thái của công tắc còn lại là gì.

4. Cách đấu công tắc cầu thang chi tiết (từng bước)

Khi đã hiểu sơ đồ chung, việc đấu công tắc cầu thang sẽ trở nên nhẹ nhàng và dễ dàng hơn rất nhiều. Dưới đây là hướng dẫn từng bước một cách rõ ràng, giúp bạn có thể tự thao tác ngay cả khi chưa có nhiều kinh nghiệm về điện dân dụng.

Bước 1: Ngắt nguồn và kiểm tra an toàn

Trước khi bắt đầu, hãy nhớ tắt hoàn toàn nguồn điện khu vực bạn sẽ làm việc. Dùng bút thử điện để kiểm tra lại một lần nữa để đảm bảo không còn dòng điện chạy qua. Đây là bước quan trọng nhất để giữ an toàn trong suốt quá trình thi công.

Bước 2: Xác định dây nóng và dây nguội

Bạn cần xác định rõ:

• Dây nóng (L) → sẽ đi vào công tắc
• Dây nguội (N) → sẽ đi trực tiếp vào bóng đèn

Việc phân biệt đúng dây sẽ giúp quá trình đấu nối diễn ra nhanh hơn và tránh sự cố chập điện.

Bước 3: Đấu dây nóng vào chân COM của công tắc thứ nhất

Lấy dây nóng (L) từ nguồn điện và đấu vào chân chung (COM) của công tắc 2 chiều thứ nhất. Đây là điểm bắt đầu của mạch điều khiển.

Bước 4: Đấu hai dây giao đổi giữa hai công tắc

Từ hai chân còn lại (L1 và L2) của công tắc thứ nhất, bạn nối hai dây giao đổi sang đúng hai chân tương ứng (L1 – L2) của công tắc thứ hai.

Hai dây này thường được gọi là “dây điều khiển”, giúp hai công tắc thay phiên nhau bật tắt bóng đèn.

Bước 5: Đấu dây ra bóng đèn từ chân COM của công tắc thứ hai

Từ chân COM của công tắc thứ hai, bạn đấu dây dẫn lên bóng đèn. Đây chính là đường truyền tải trạng thái bật/tắt mà hai công tắc gửi đến bóng đèn.

Bước 6: Đấu dây nguội vào bóng đèn

Dây nguội (N) từ nguồn điện sẽ được nối trực tiếp vào bóng đèn để hoàn thành mạch chiếu sáng.

Bước 7: Kiểm tra và cố định dây

Sau khi đấu xong, hãy:

• Kiểm tra lại từng mối nối
• Bọc băng keo điện kỹ càng
• Sắp xếp dây gọn gàng để tránh rò điện hoặc chập cháy

Khi cảm thấy mọi thứ đã chắc chắn, bạn có thể bật nguồn và thử bật/tắt công tắc ở cả hai đầu cầu thang. Nếu đèn hoạt động đúng theo thao tác, nghĩa là bạn đã hoàn thành rất tốt.

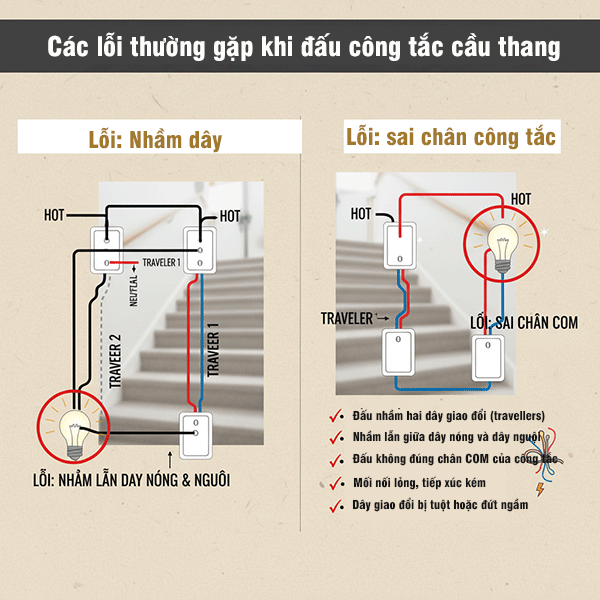

5. Các lỗi thường gặp khi đấu công tắc cầu thang

Trong quá trình đấu công tắc cầu thang, đôi khi chúng ta dễ mắc phải một vài sai sót nhỏ. Những lỗi này không chỉ khiến hệ thống hoạt động sai cách mà còn có thể gây mất an toàn trong quá trình sử dụng. Hiểu rõ các lỗi thường gặp sẽ giúp bạn tự tin hơn và dễ dàng kiểm tra lại mạch đấu của mình.

• Đấu nhầm hai dây giao đổi (travellers): Đây là lỗi phổ biến nhất. Khi dây L1 – L2 không được nối đúng cặp giữa hai công tắc, bóng đèn có thể không bật/tắt đúng hoặc hoạt động thất thường.
• Nhầm lẫn giữa dây nóng và dây nguội: Nếu dây nóng (L) và dây nguội (N) bị đảo vị trí, công tắc sẽ không điều khiển đúng chức năng và có thể gây mất an toàn điện. Luôn dùng bút thử điện để kiểm tra trước khi nối.
• Đấu không đúng chân COM của công tắc: Bóng đèn chỉ bật được một chiều hoặc không tắt được từ đầu còn lại chủ yếu do dây không vào đúng chân COM.
• Mối nối lỏng, tiếp xúc kém: Đây là lỗi nhỏ nhưng ảnh hưởng lớn: đèn chập chờn, dễ sinh nhiệt, thậm chí nguy cơ chập cháy. Hãy siết chặt ốc và băng keo điện kỹ càng.
• Dây giao đổi bị tuột hoặc đứt ngầm: Dẫn đến bóng đèn không nhận trạng thái từ một trong hai công tắc. Kiểm tra lại toàn bộ dây nối sẽ giúp phát hiện sớm lỗi này.
• Không sắp xếp dây gọn gàng: Dây điện bừa bộn không chỉ gây khó khi kiểm tra mà còn dễ va chạm, ảnh hưởng đến độ bền của hệ thống.
• Quên ngắt điện khi thao tác: Đây là lỗi nghiêm trọng nhất. Luôn ngắt aptomat trước khi chạm vào dây điện để đảm bảo an toàn tuyệt đối.

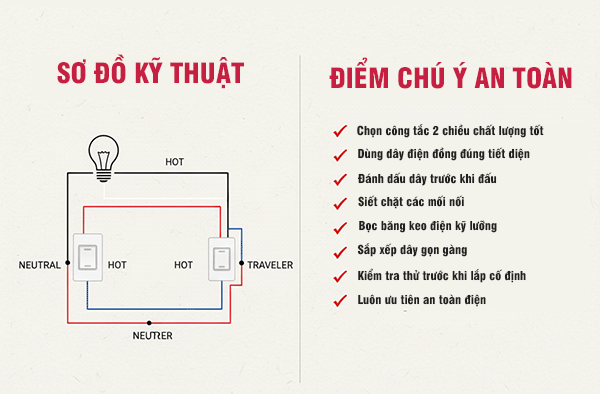

6. Mẹo giúp đấu công tắc cầu thang đúng kỹ thuật

Đấu công tắc cầu thang không hề khó, nhưng để hệ thống hoạt động mượt mà và an toàn lâu dài, bạn có thể áp dụng một vài mẹo nhỏ dưới đây. Những bí quyết này sẽ giúp thao tác của bạn nhẹ nhàng hơn và hạn chế tối đa sai sót trong quá trình thi công.

• Chọn công tắc 2 chiều chất lượng tốt: Một chiếc công tắc tốt sẽ đảm bảo tiếp điểm nhạy, bền và an toàn khi sử dụng. Hãy ưu tiên các thương hiệu uy tín để hệ thống vận hành ổn định theo thời gian.
• Dùng dây điện đồng đúng tiết diện: Dây điện phải đủ dày và có lõi đồng chất lượng để đảm bảo dẫn điện tốt. Chọn dây có lớp cách điện dày để giảm rủi ro rò điện hoặc hỏng hóc do thời tiết, ẩm mốc.
• Đánh dấu dây trước khi đấu: Nếu bạn dùng nhiều dây cùng màu, hãy đánh dấu từng dây bằng băng keo hoặc bút lông. Việc này giúp bạn không bị nhầm lẫn giữa dây nóng, dây nguội và dây giao đổi.
• Siết chặt các mối nối: Mối nối chắc chắn sẽ giúp dòng điện ổn định và giảm nguy cơ phát nhiệt. Hãy kiểm tra lại một vòng sau khi đấu để chắc chắn không có dây nào bị lỏng hoặc chưa khít.
• Bọc băng keo điện kỹ lưỡng: Băng keo điện giúp bảo vệ dây khỏi độ ẩm và hạn chế rủi ro chập điện. Bạn nên bọc kín phần lõi đồng và những đoạn dây đã tách vỏ.
• Sắp xếp dây gọn gàng: Một bộ dây thẳng hàng, không chồng chéo sẽ giúp bạn dễ dàng kiểm tra và bảo trì sau này. Đồng thời, việc sắp xếp gọn gàng cũng hạn chế nguy cơ dây bị kéo căng hoặc gãy.
• Kiểm tra thử trước khi lắp cố định: Sau khi đấu xong, bạn có thể bật nguồn và kiểm tra thử trước khi lắp mặt công tắc vào tường. Nếu đèn bật/tắt đúng theo cả hai đầu cầu thang, nghĩa là bạn đã đấu rất chính xác.
• Luôn ưu tiên an toàn điện: Dù chỉ là vài thao tác đơn giản, bạn vẫn cần ngắt nguồn và đảm bảo tay khô khi làm việc. Sự cẩn trọng sẽ giúp bạn yên tâm hơn và tránh những rủi ro không đáng có.

7. Khi nào cần gọi thợ điện chuyên nghiệp?

Dù việc đấu công tắc cầu thang có thể thực hiện tại nhà, nhưng trong một số tình huống, nhờ đến thợ điện chuyên nghiệp sẽ giúp bạn đảm bảo an toàn và hiệu quả hơn. Dưới đây là những trường hợp điển hình:

Trường hợp 1: Dây điện đi âm tường hoặc khó tiếp cận

Nếu dây điện nằm trong tường, trần hoặc hộp kỹ thuật khó mở, việc tự đấu có thể làm hỏng lớp cách điện hoặc dây dẫn. Thợ điện chuyên nghiệp sẽ xử lý nhẹ nhàng, tránh hư hại kết cấu và đảm bảo mạch hoạt động ổn định.

Trường hợp 2: Hệ thống điện cũ, xuống cấp

Nhà cũ thường có dây điện mòn, tiếp xúc kém hoặc chưa đạt chuẩn kỹ thuật hiện nay. Tự lắp đặt trong tình trạng này dễ gây chập điện, hư thiết bị. Thợ điện sẽ kiểm tra, thay dây nếu cần và đấu nối đúng tiêu chuẩn.

Trường hợp 3: Hệ thống điện phức tạp (nhiều tầng hoặc 3 pha)

Với nhà nhiều tầng hoặc sử dụng điện 3 pha, sơ đồ đấu công tắc cầu thang phức tạp hơn. Nếu tự làm, bạn dễ nhầm lẫn và gây lỗi hệ thống. Thợ điện sẽ đảm bảo mọi mối nối chính xác, đèn hoạt động mượt mà ở cả hai đầu cầu thang.

Trường hợp 4: Bạn chưa tự tin về kỹ năng điện

Nếu chưa từng đấu điện hoặc không tự tin thao tác, nhờ thợ điện là cách an toàn nhất. Một chuyên gia sẽ kiểm tra toàn bộ mạch, bảo đảm mọi thứ lắp đặt đúng kỹ thuật và hoạt động ổn định.

Trường hợp 5: Tiết kiệm thời gian và tiện lợi

Đối với những ngôi nhà nhiều tầng hoặc cần lắp nhanh, việc gọi thợ giúp bạn hoàn thành nhanh chóng, gọn gàng, đồng thời hạn chế rủi ro khi tự đấu.

Kết luận

Việc hiểu và thực hiện đúng cách đấu công tắc cầu thang không chỉ giúp bạn bật – tắt đèn thuận tiện từ hai đầu cầu thang mà còn đảm bảo an toàn cho cả gia đình. Từ khâu chuẩn bị, đấu nối theo sơ đồ chuẩn, đến những mẹo nhỏ giúp thao tác chính xác, tất cả đều góp phần mang lại một hệ thống chiếu sáng thông minh và bền bỉ.

Nếu trong quá trình thực hiện bạn còn băn khoăn hay có thắc mắc gì, đừng ngần ngại để lại bình luận bên dưới. Thang Máy Huy Hoàng sẽ giải đáp tận tình mọi câu hỏi và hỗ trợ bạn thực hiện đúng kỹ thuật.
