Thang máy thủy lực là phương tiện vận chuyển người hoặc hàng hóa giữa các tầng, hoạt động bằng cách sử dụng lực tạo ra từ áp suất chất lỏng trong xi lanh để di chuyển piston lên và xuống. Vận hành của loại thang này đòi hỏi công nghệ tiên tiến để đảm bảo an toàn và độ bền.





Báo giá lắp đặt thang máy mini gia đình 320kg – 450kg Kích thước thang máy 450kg tiêu chuẩn là bao nhiêu? Kích thước thang máy gia đình 350kg - Báo giá chi tiết 2024 Thang máy không hố pit: Ưu nhược điểm và bảng giá mới nhất 2024 Thang máy gia đình thủy lực - Nguyên lý làm việc, ưu nhược điểm

Thang máy thủy lực là một trong những loại thang máy phổ biến trên thị trường Việt Nam, tuy nhiên, hầu hết các gia chủ vẫn chưa hiểu rõ về cấu tạo và cách hoạt động của chúng. Trong bài viết này, Thang máy Huy Hoàng sẽ cung cấp cho các bạn những thông tin quan trọng nhất đồng thời đưa ra đánh giá chính xác nhất về loại thang này.

Tìm hiểu về thang máy thủy lực

Tìm hiểu thang máy thủy lực là gì?

Thang máy thủy lực là phương tiện vận chuyển người hoặc hàng hóa giữa các tầng, hoạt động bằng cách sử dụng lực tạo ra từ áp suất chất lỏng trong xi lanh để di chuyển piston lên và xuống. Vận hành của loại thang này đòi hỏi công nghệ tiên tiến để đảm bảo an toàn và độ bền.

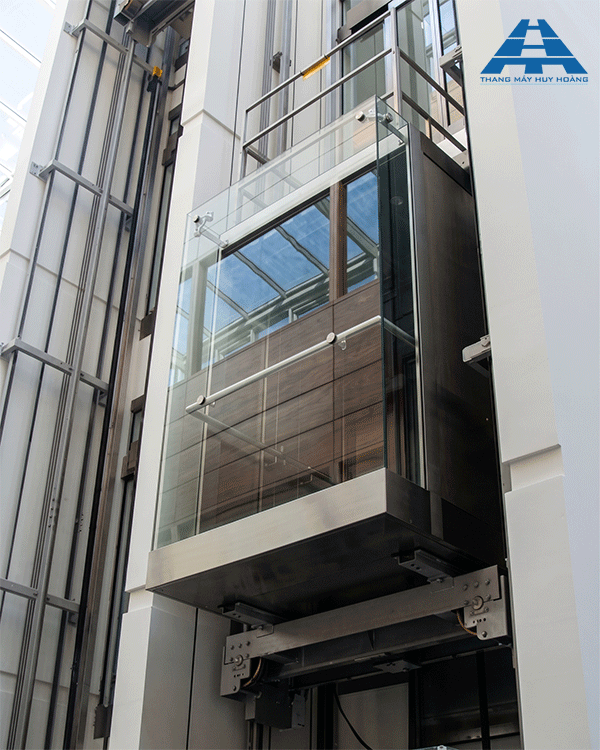

Thang máy thủy lực là loại thang máy được sử dụng nhiều trong các loại công trình

Thang máy thủy lực là loại thang máy được sử dụng nhiều trong các loại công trình

Mặc dù thang máy thủy lực được sử dụng rộng rãi trong nhiều loại công trình, nhưng vì đòi hỏi năng lượng đáng kể để nâng cabin, chúng thường không được lựa chọn cho các tòa nhà cao tầng. Với thiết kế sang trọng, hiện đại và sự mới mẻ, thang máy thủy lực là sự lựa chọn hoàn hảo cho các căn biệt thự, shophouse hoặc resort có ít hơn 7 tầng.

Cấu tạo thang máy thủy lực

Dưới đây là cấu tạo của thang máy thủy lực mà bạn có thể tham khảo qua như sau:

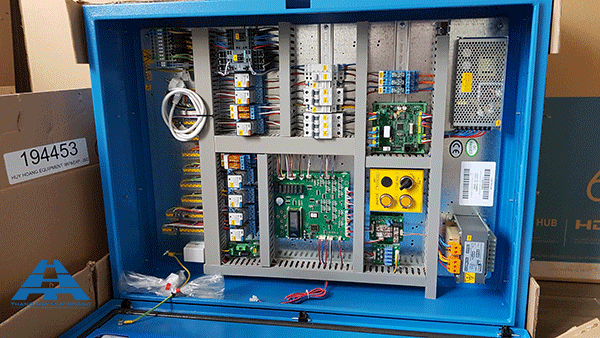

Tủ điều khiển trung tâm

Tủ điều khiển trung tâm được đặt bên ngoài giếng thang, thường ở tầng thấp nhất với khoảng cách tối đa 7m.

  • Động cơ: Đây là bộ phận máy bơm tạo lực đẩy cho piston, từ đó thúc đẩy thang máy di chuyển lên hoặc xuống.
  • Bể chứa dầu thủy lực: Thường sử dụng dầu nhớt, chất lỏng này tạo áp suất trong xi-lanh và đồng thời giúp các bộ phận vận hành di chuyển một cách trơn tru.
  • Hệ thống điều khiển: Đảm bảo các hoạt động của thang máy diễn ra một cách trơn tru và theo đúng kế hoạch.
  • Hệ thống van thủy lực: Điều chỉnh dòng chảy của chất lỏng để đảm bảo nó điều hướng đúng đắn đến các bộ phận cần thiết.

Tìm hiểu chi tiết cấu tạo của thang máy thủy lực mà bạn nên biết

Tìm hiểu chi tiết cấu tạo của thang máy thủy lực mà bạn nên biết

Hệ thống cơ khí

Hệ thống cơ khí của thang máy thủy lực gồm khung cabin, ray dẫn hướng và các chi tiết khác, nhằm đảm bảo cho việc di chuyển thẳng, không bị lệch hướng, đồng thời duy trì sự thăng bằng và ổn định của thang máy.

Hệ thống khung giếng thang, cabin

Cửa của cabin, cabin thang máy và khung giếng thang là những bộ phận chính trực tiếp giúp người dùng di chuyển. Các bộ phận này được liên kết với nhau để tạo ra sự an toàn và tiện lợi cho người sử dụng trong suốt hành trình di chuyển lên xuống.

Piston thủy lực

Piston thủy lực chơi một vai trò quan trọng trong việc đẩy hoặc kéo cabin di chuyển lên và xuống giữa các tầng của tòa nhà. Piston này được sử dụng để tạo ra lực tác động lên cabin, giúp thúc đẩy quá trình di chuyển một cách an toàn và hiệu quả.

Thang máy thủy lực có nguyên lý hoạt động như thế nào?

Khác với thang máy cáp kéo truyền thống, thang máy thủy lực hoạt động dựa trên nguyên lý bơm chất lỏng, đem lại nhiều ưu điểm đáng chú ý.

  • Di chuyển lên: Trong thang máy thủy lực, máy bơm sẽ đẩy chất lỏng qua ống đến xi-lanh. Áp suất trong xi-lanh tăng cao, tạo ra lực đẩy piston, đẩy cabin lên trên. Khi hệ thống điều khiển gửi tín hiệu, các cảm biến và van sẽ tự động làm cho thang máy dừng lại một cách nhẹ nhàng.
  • Di chuyển xuống: Để di chuyển xuống, hệ thống van và cảm biến nhận tín hiệu từ bộ điều khiển để cho dầu trong xi-lanh trở về bể chứa, làm giảm lực đẩy trên cabin, khiến nó di chuyển xuống dần. Trong trường hợp thang máy trượt tốc, van an toàn sẽ tự động kích hoạt để ngăn thang máy tiếp tục di chuyển xuống, bảo đảm an toàn cho hành khách.

Nguyên lý hoạt động của thang máy thủy lực

Nguyên lý hoạt động của thang máy thủy lực

Ưu và nhược điểm thang máy công nghệ thủy lực

Mặc dù được sử dụng phổ biến trong cuộc sống hàng ngày, thang máy thủy lực vẫn có những ưu điểm và nhược điểm riêng.

Ưu điểm của thang máy thủy lực

  • Tiết kiệm diện tích và chi phí thi công cũng như lắp đặt: Thang máy thủy lực loại này không đòi hỏi phải xây dựng phòng máy riêng, giúp tiết kiệm không gian quý báu, đặc biệt là ở các tầng trên cùng của tòa nhà.
  • Thiết kế động cơ linh hoạt: Với cơ chế hoạt động dựa trên áp suất chất lỏng trong xi lanh, chỉ cần một lực nhỏ tương đối để điều khiển việc nâng hạ cabin. Điều này giúp giảm thiểu sự tiêu tốn năng lượng và tăng hiệu suất hoạt động của thang máy.
  • Hoạt động êm ái và ít tiếng ồn: Cơ chế vận hành của thang máy thủy lực tạo ra cảm giác êm dịu và ít gây tiếng ồn, thấp hơn 40dB. Điều này tạo ra một không gian thoải mái và yên bình cho người sử dụng.
  • Độ an toàn cao: Với các hệ thống an toàn tích hợp, thang máy thủy lực đảm bảo sự an toàn cho người sử dụng trong mọi tình huống.
  • Dòng thang máy thủy lực Kleemann có tốc độ di chuyển nhanh nhất thế giới: Thang máy thủy lực Kleemann là lựa chọn hàng đầu với tốc độ di chuyển nhanh nhất thế giới, đạt 60m/phút. Với cấu tạo bao gồm ba bộ phận chính và hệ thống van điện tiên tiến iValve, thang máy Kleemann đem lại hiệu suất, chính xác và an toàn tối đa trong quá trình hoạt động. Điều này giúp Kleemann trở thành sự lựa chọn ưu việt cho các dự án thang máy đòi hỏi tốc độ và hiệu suất cao.

Thang máy thủy lực Kleemann có tốc độ nhanh nhất thế giới

Thang máy thủy lực Kleemann có tốc độ nhanh nhất thế giới

Nhược điểm của thang máy thủy lực

  • Đối với tòa nhà có chiều cao lớn, việc có hố pit sâu là điều cần thiết, vì độ sâu của hố pit sẽ phải tăng theo chiều cao của tòa nhà.
  • Thang máy thuỷ lực cần được bảo dưỡng định kỳ bởi các kỹ thuật viên tay nghề cao và nhiều kinh nghiệm.

Có nên sử dụng thang máy thủy lực không?

Như đã đề cập ở trên, một ưu điểm quan trọng của thang máy thủy lực là không cần phải xây dựng phòng máy, điều này giúp tiết kiệm diện tích đáng kể ở tầng trên cùng. Đồng thời, với thiết kế động cơ linh hoạt, thang máy hoạt động một cách nhẹ nhàng, mang lại cảm giác thoải mái do ít gây tiếng ồn và êm ái, đồng thời đảm bảo an toàn.

Tuy nhiên, loại thang này yêu cầu hố pit lớn để đáp ứng số tầng của tòa nhà và chỉ phù hợp với các tòa nhà có số tầng nhất định. Ngoài ra, chi phí vận hành, sửa chữa và bảo dưỡng cũng khá đắt đỏ do hạn chế về nguyên vật liệu thay thế.

Vậy có thể thấy, thang máy thủy lực gia đình là lựa chọn phù hợp cho các khu dân cư và thương mại, giúp việc di chuyển dễ dàng và tiện lợi. Tuy nhiên, quyết định lắp đặt thang máy cũng cần được xem xét kỹ lưỡng dựa trên tình hình kinh tế gia đình.

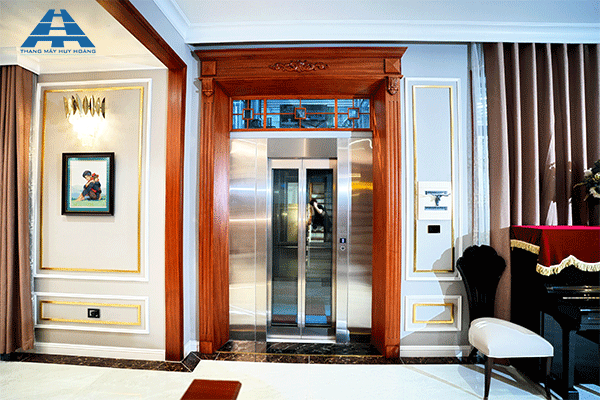

Thang máy thủy lực gia đình là lựa chọn phù hợp cho các khu dân cư và thương mại

Thang máy thủy lực gia đình là lựa chọn phù hợp cho các khu dân cư và thương mại, giúp việc di chuyển dễ dàng và tiện lợi

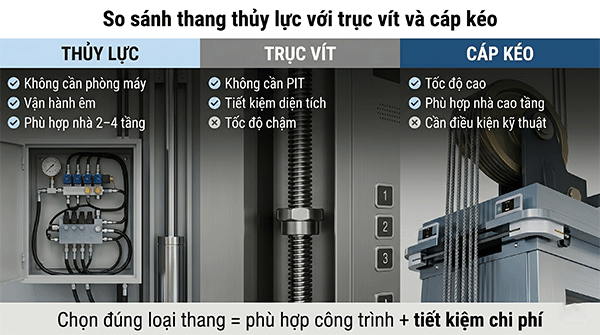

So sánh sự khác nhau giữa thang máy thủy lực và thang máy kéo cáp

Dưới đây là sự so sánh chi tiết giữa thang máy thủy lực và thang máy kéo cáp mà bạn có thể tham khảo qua như sau:

Thang máy thủy lực

Đánh giá chi tiết về thang máy thủy lực

Thang máy thủy lực là một loại thang máy hoạt động lên xuống nhờ vào lực đẩy của một piston được lắp đặt ở dưới đáy hố pit. Hệ thống thủy lực này bao gồm ba phần chính: bể chứa chất lỏng (thường là dầu đặc biệt), máy bơm và các van nối giữa bể chứa và xi-lanh. Đây là cách để hiểu về cấu trúc và nguyên lý hoạt động của loại thang máy thủy lực.

Đánh giá chi tiết thang máy thủy lực so với thang máy sử dụng máy kéo

Đánh giá chi tiết thang máy thủy lực so với thang máy sử dụng máy kéo

Nguyên lý hoạt động của thang máy thủy lực

Thang máy thủy lực là một trong những cơ cấu nâng phổ biến nhất được sử dụng trong các tòa nhà trong suốt nửa sau của thế kỷ 20. Chúng hoạt động dựa trên nguyên tắc của một máy bơm điện đẩy chất lỏng thủy lực, thường là dầu, để tạo ra áp suất, từ đó kích hoạt một hệ thống nâng piston. Một piston nằm trong một xi-lanh ở đáy thang máy, thúc đẩy cabin lên và xuống.

Ưu điểm của thang máy thủy lực: Một trong những ưu điểm lớn nhất của thang máy thủy lực có lẽ là không cần có một phòng máy ở trên đỉnh tầng cao nhất.

Nhược điểm thang máy thủy lực:

  • Hố pit cần lớn hơn với số tầng cao hơn.
  • Thang máy chỉ phục vụ số lượng tầng nhất định.

Thang máy sử dụng máy kéo

Đánh giá chi tiết thang máy sử dụng cáp tải và đối trọng

Thang máy kéo cáp là loại phổ biến được sử dụng rộng rãi trong các công trình tòa nhà cao ốc, văn phòng, khách sạn, chung cư và cả trong gia đình (được thiết kế đặc biệt cho gia đình). Với những ưu điểm tích hợp sẵn, nhiều chủ đầu tư thường ưa chuộng loại thang máy này.

Đánh giá chi tiết thang máy sử dụng máy kéo sơ với thang máy thủy lực

Đánh giá chi tiết thang máy sử dụng máy kéo sơ với thang máy thủy lực

Nguyên lý làm việc của thang máy sử dụng máy kéo

Thang máy kéo cáp cơ bản là một hộp được treo trên dây thép và quấn quanh các ròng rọc được kết nối với một động cơ điện. Mỗi ròng rọc thường có một đối trọng ở cuối để cân bằng tải của cabin thang máy. Lực kéo trên dây thép tăng lên và điều khiển di chuyển của thang máy.

Ưu điểm: Chi phí để mua một bộ thang máy như vậy thường rẻ hơn so với thang máy thủy lực. Ngoài ra, dòng thang máy sử dụng cáp tải có khả năng đáp ứng nhu cầu lớn, có thể lên tới cả 1000m. Chi phí thay thế thiết bị, bảo trì và sửa chữa cũng thường hợp lý hơn nhiều.

Nhược điểm: Trước đây, khi công nghệ thang máy không có phòng máy chưa được phát triển, nhược điểm lớn nhất của loại thang này so với thang thủy lực là cần có phòng máy. Tuy nhiên, trong những năm gần đây, sự xuất hiện của thang máy không phòng máy đã hoàn toàn khắc phục triệt để nhược điểm này.

Cho dù sử dụng thang máy thủy lực hay thang máy kéo cáp, sự phù hợp là yếu tố quan trọng nhất mà người dùng cần xem xét, phù hợp với nhu cầu, điều kiện kinh tế và yêu cầu của công trình để tối ưu hiệu suất sử dụng

Hiện nay, thang máy Kleemann trở thành dòng thang máy thủy lực nhanh nhất thế giới.

Đặc điểm kỹ thuật của hệ thống van điện iValve, là hệ thống tiên tiến hiện đại bậc nhất trong công nghệ sản xuất thang máy hiện nay. Hệ thống các van điều khiển nâng thông minh iValve là một khối van điều khiển bằng điện tử, dùng để điều khiển thang máy thủy lực, nó nằm trên bộ phận thủy lực và được kích hoạt bởi hệ thống điều khiển thang máy. Khác với các dòng thang máy thủy lực sử dụng van cơ phụ thuộc nhiều vào kinh nghiệm, độ khéo léo của kỹ sư; hệ thống van điện thông minh iValne tích hợp Kiểm soát từ xa (iAccess) và giám sát tình trạng vận hành một cách thông minh (iMonitoring). Với iAccess, bạn có thể truy cập và giám sát iValve từ xa, hiển thị dữ liệu, điều kiện và thông báo lỗi, thay đổi các thông số và kiểm tra các điều khoản cần thiết ngay ở trong văn phòng; iMonitoring giúp việc tăng và giảm tốc trở nên nhẹ nhàng, êm ái hơn bao giờ hết nhờ đường cong hành trình điều khiển điện tử (vòng kín), mang đến khả năng dừng tầng một cách chính xác nhất, tốc độ di chuyển lên tới 1m/s.

Trên đây, Thang máy Huy Hoàng đã chia sẻ những phân tích và kiến thức về thang máy thủy lực, mong rằng sẽ giúp ích cho các bạn trong quá trình tìm hiểu về loại thang máy này. Để được tư vấn về các loại thang máy nói chung và thang máy thủy lực nói riêng, vui lòng liên hệ ngay với chúng tôi qua hotline 0333.11.9999 để được hỗ trợ nhanh chóng.
