Những mẫu bản vẽ thang máy gia đình mới nhất

1. Bản vẽ thang máy gia đình là gì?

Bản vẽ thang máy gia đình là tài liệu kỹ thuật mô tả chi tiết vị trí, kích thước, cấu tạo và cách bố trí các bộ phận của thang máy trong ngôi nhà. Đây là cơ sở quan trọng để kỹ sư, kiến trúc sư và đơn vị thi công thiết kế, lắp đặt thang máy một cách chính xác, an toàn và thẩm mỹ.

Bản vẽ thang máy thường bao gồm những thông số như: mặt bằng hố thang, mặt đứng cabin, kích thước cửa tầng, độ sâu hố pit, chiều cao tầng, vị trí tủ điện, đường đi dây điện và các yếu tố kỹ thuật khác. Tuỳ vào loại thang máy thì bản vẽ sẽ được điều chỉnh phù hợp với từng thiết kế kiến trúc cụ thể.

2. Các loại bản vẽ thang máy gia đình phổ biến

Bản vẽ thang máy gia đình có nhiều loại, được phân chia theo mục đích sử dụng, tải trọng, vị trí lắp đặt và cấu trúc kỹ thuật. Dưới đây là một số loại bản vẽ phổ biến nhất hiện nay:

2.1. Bản vẽ theo tải trọng

Dưới đây là các mức tải trọng phổ biến cùng đặc điểm bản vẽ tương ứng:

Bản vẽ thang máy 250kg phù hợp cho nhà 2-3 tầng sử dụng, kích thước hố thang nhỏ gọn, cabin đủ dùng cho 1-2 người.

Bản vẽ thang máy 300kg - 350kg dành cho gia đình có 3-5 thành viên, cabin có thể chứa được 3 người cùng lúc, thoải mái hơn khi có trẻ em hoặc người cao tuổi.

Bản vẽ thang máy 450kg phù hợp với biệt thự, nhà cao tầng hoặc gia đình đông người. Cabin thường rộng rãi, có thể chứa xe lăn, xe đẩy trẻ em và chuyển hàng hoá nhỏ.

2.2. Bản vẽ theo vị trí lắp đặt

Vị trí lắp đặt là yếu tố ảnh hưởng lớn đến cấu trúc và kích thước của bản vẽ thang máy gia đình. Tuỳ theo thiết kế tổng thể của ngôi nhà mà gia chủ có thể lựa chọn các phương án lắp đặt sau:

• Trong lòng nhà: Bản vẽ bố trí giếng thang tại vị trí trung tâm hoặc gần cầu thang bộ
• Ngoài trời (thang máy kính): Bản vẽ thiết kế thang máy lắp đặt ngoài tường nhà, thường dùng kính cường lực để tăng thẩm mỹ và ánh sáng
• Bản vẽ thang máy giữa lòng cầu: Được lắp đặt tại vị trí trống giữa cầu thang xoắn hoặc chữ U, không chiếm thêm diện tích sàn, tận dụng tối đa không gian hiện hữu.

2.3. Bản vẽ theo cấu trúc hố thang

Cấu trúc hố thang là yếu tố kỹ thuật then chốt ảnh hưởng đến bản vẽ thang máy gia đình. Tuỳ vào điều kiện thi công và loại công trình, bản vẽ sẽ được thiết kế phù hợp theo các dạng cấu trúc sau:

• Có hố pit: Bản vẽ có phần móng đào sâu 500 - 1200mm, đảm bảo cabin dừng sát sàn tầng trệt.
• Không hố pit: Áp dụng cho nhà cải tạo hoặc nền yếu, cần bố trí dốc lên cabin.
• Có phòng máy: Bản vẽ bao gồm phần phòng kỹ thuật phía trên đỉnh giếng thang.
• Không phòng máy: Dùng máy kéo đặt ngay trong giếng thang nhằm tiết kiệm chiều cao tầng.

3. Thành phần cần có trong bản vẽ thang máy gia đình

Một bản vẽ thang máy gia đình đạt chuẩn không chỉ giúp đơn vị thi công triển khai chính xác mà còn đảm bảo tính an toàn, thẩm mỹ và phù hợp với công trình. Dưới đây là những thành phần quan trọng không thể thiếu trong bản vẽ:

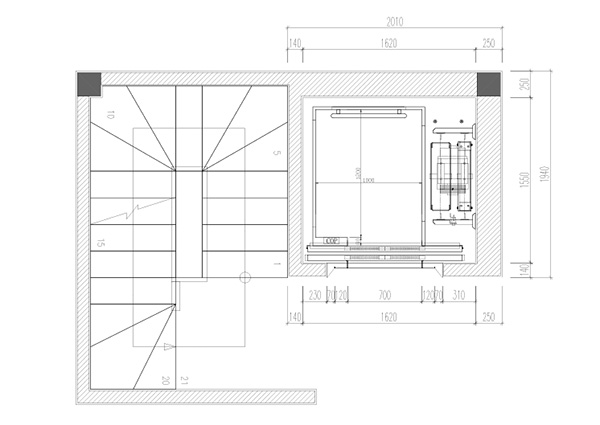

3.1. Mặt bằng hố thang

Giúp thể hiện kích thước hố thang theo chiều ngang, vị trí cabin và tường bao xung quanh. Phần này ghi rõ khoảng cách từ giếng thang đến các khu vực chức năng khác trong nhà. Ngoài ra, cũng là cơ sở để xác định không gian xây dựng và bố trí kỹ thuật.

3.2. Mặt đứng - mặt cắt thang máy

Cho thấy chiều cao giếng thang, vị trí các tầng dừng, hố pit, phòng máy. Thể hiện hành trình di chuyển của cabin từ tầng thấp đến tầng cao.

3.3. Kích thước cabin và cửa tầng

Tuỳ theo tải trọng và nhu cầu sử dụng, bản vẽ sẽ thể hiện cabin rộng bao nhiêu, cao bao nhiêu, cửa mở tay hay mở tự động, 2 cánh hay 3 cánh. Việc ghi rõ thông số này giúp đảm bảo cabin đủ rộng cho người cao tuổi, xe lăn hoặc di chuyển đồ đạc nếu cần.

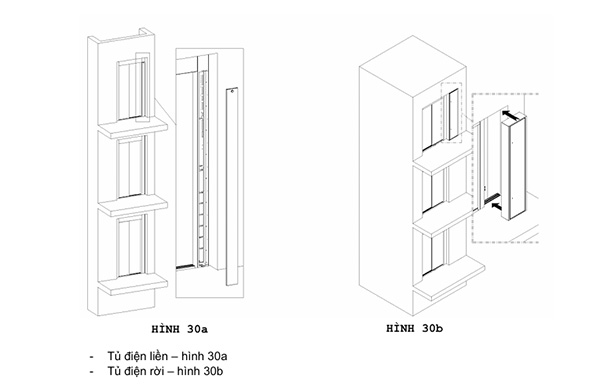

3.4. Vị trí của các thiết bị kỹ thuật

Bản vẽ thể hiện chính xác vị trí của các thiết bị kỹ thuật như động cơ kéo, tủ điện điều khiển, hệ thống ray, công tắc giới hạn hành trình. Với các dòng thang không phòng máy, vị trí lắp đặt động cơ trong giếng thang phải được thể hiện rõ ràng để thi công không gặp phải trở ngại.

3.5. Hệ thống điện và thoát nước

Bản vẽ cần ghi rõ loại nguồn điện sử dụng (1 pha hay 3 pha), vị trí lắp đặt tủ điện, đường đi dây điện. Với những thang máy có hố pit, bản vẽ phải thể hiện đầy đủ giải pháp chống thấm và hệ thống thoát nước kỹ thuật để tránh rò rỉ hoặc ngập úng.

4. Cách đọc bản vẽ thang máy gia đình đúng chuẩn

Với những ai chưa có kinh nghiệm, việc đọc bản vẽ thang máy gia đình là một điều khó khăn. Vì vậy, hướng dẫn dưới đây sẽ rất hữu ích cho những ai muốn đọc bản vẽ một cách chính xác và nhanh chóng.

4.1. Hướng dẫn cách đọc bản vẽ thông qua ký hiệu

Các bản vẽ kỹ thuật trong xây dựng tuân thủ quy ước chung về ký hiệu, giúp truyền tải thông tin chi tiết một cách hiệu quả và chính xác. Qua các ký hiệu cơ bản, người đọc có thể nhận diện nguyên vật liệu sử dụng, vị trí của các đồ nội thất, và các yếu tố cấu trúc khác chỉ trong một bản vẽ nhỏ gọn.

Chẳng hạn, bê tông được ký hiệu bằng hình chữ nhật với họa tiết tương tự như bức tường gạch, trong khi gỗ có ký hiệu hình chữ nhật với vân gỗ chéo. Đồ nội thất như cửa sổ sẽ được biểu diễn bằng ký hiệu khung cửa sổ, giúp dễ dàng nhận diện và hiểu rõ các thông tin trong bản vẽ.

Một số kí hiệu chung trong bản vẽ kỹ thuật

4.2. Đọc bản vẽ thang máy dựa theo thứ tự

Khi đọc một bản vẽ thang máy gia đình, gia chủ nên lần lượt đọc theo thứ tự sau để tránh bị rối. Đầu tiên là bản vẽ mặt bằng phối cảnh tổng thể toàn nhà theo từng tầng. Bước tiếp theo là đọc bản vẽ mặt cắt hai cạnh của khu vực lắp thang máy. Sau đó, tiếp tục đọc bản vẽ chi tiết giếng thang máy. Cuối cùng là bản vẽ tổng thể thang máy.

4.3. Bản vẽ thang máy gia đình có nhiều tỉ lệ

Các tỷ lệ phổ biến trên bản vẽ xây dựng như 1:5, 1:10, 1:50, 1:100, 1:200, 1:500, 1:1000, và 1:2000 cho thấy tỷ lệ giữa kích thước thang máy gia đình trên bản vẽ và kích thước thực tế. Tùy thuộc vào mức độ phức tạp và khổ bản vẽ, tỷ lệ sẽ được chọn phù hợp. Thông thường,  tỷ lệ từ 1:5 đến 1:30 là là tỷ lệ phổ biến nhất để thể hiện chi tiết rõ ràng trên các khổ bản vẽ từ A0 đến A4.

Tỷ lệ trong bản vẽ thang máy gia đình

4.4. Bản vẽ có sự sai số nhỏ không đáng kể khi triển khai

Các kích thước trên bản vẽ được đảm bảo chính xác tối đa để quá trình thi công diễn ra thuận lợi. Kỹ thuật viên dựa vào những thông số này để lắp đặt thang máy, tối ưu hóa không gian và giảm thiểu chi phí cho gia chủ.

Mặc dù có thể xuất hiện sai số nhỏ trong thi công thực tế, các sai sót này cần được xử lý linh hoạt và kịp thời. Vì vậy, gia chủ nên chọn đơn vị lắp đặt chuyên nghiệp và có kinh nghiệm để đảm bảo chất lượng và độ chính xác trong quá trình thi công.

Xem thêm: Kích thước thang máy văn phòng và những tiêu chuẩn cần biết

5. Những sai lầm thường gặp khi không có bản vẽ chuẩn

Khi lắp đặt thang máy gia đình mà không có bản vẽ kỹ thuật chi tiết, rất dễ xảy ra những sai sót nghiêm trọng, ảnh hưởng đến cả quá trình thi công vận hành về sau:

• Không đủ không gian thi công: Thiết kế thiếu chính xác dẫn đến hố thang bị nhỏ hoặc lệch, khiến cabin không lắp vừa, buộc phải phá dỡ hoặc cải tạo lại kết cấu nhà.
• Kích thước cửa tầng không đồng bộ: Cabin và cửa tầng không khớp nhau, gây kẹt cửa, mất thẩm mỹ hoặc nguy hiểm khi sử dụng.
• Bố trí sai vị trí kỹ thuật: Tủ điện, ray dẫn hướng, hố pit hoặc phòng máy đặt sai vị trí khiến việc lắp đặt khó khăn và tốn kém chi phí sửa đổi.
• Không tính toán đúng chiều cao và tải trọng: Thiếu thông tin chuẩn dẫn đến việc chọn sai loại thang, gây lãng phí hoặc không đáp ứng nhu cầu sử dụng.
• Ảnh hưởng kết cấu chịu lực của công trình: Khi không có bản vẽ phối hợp với kết cấu tổng thể, việc đục phá hố thang có thể gây hư hại nghiêm trọng đến nền móng, tường và sàn nhà.
• Khó bảo trì và nâng cấp về sau: Việc thiếu bản vẽ chuẩn dẫn đến lắp đặt ngẫu nhiên, không để lối kỹ thuật, khiến việc sửa chữa, bảo trì rất bất tiện hoặc tốn kém hơn.

6. Những mẫu bản vẽ thang máy gia đình tham khảo

Việc tham khảo các mẫu bản vẽ thang máy gia đình thực tế giúp gia chủ dễ hình dung cách bố trí, kích thước và cấu trúc phù hợp với không gian nhà mình. Dưới đây là một số mẫu bản vẽ được sử dụng phổ biến, áp dụng linh hoạt cho nhà phố, biệt thự hoặc công trình cải tạo.

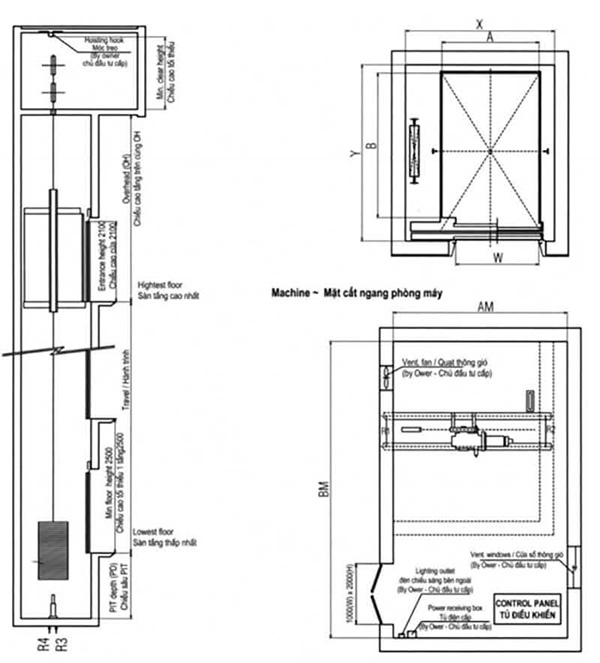

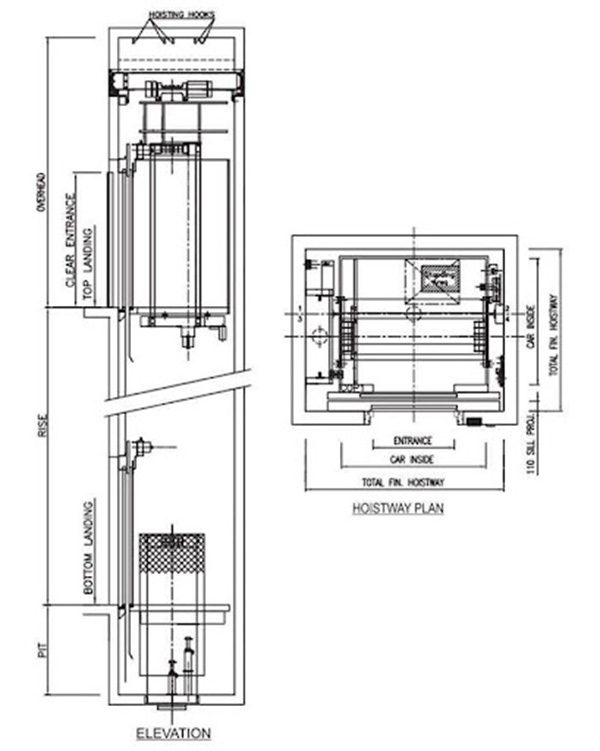

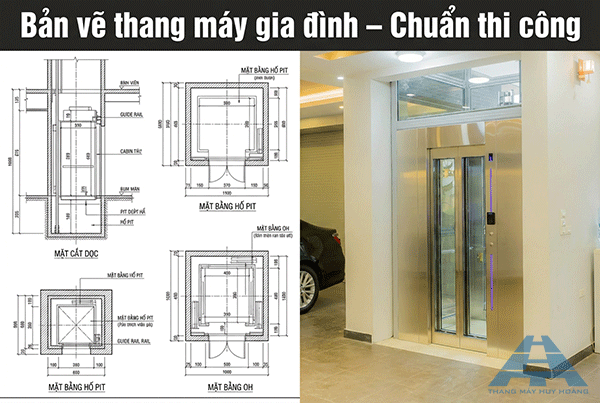

Bản vẽ kỹ thuật thang máy gia đình gồm mặt cắt đứng và mặt bằng hố thang

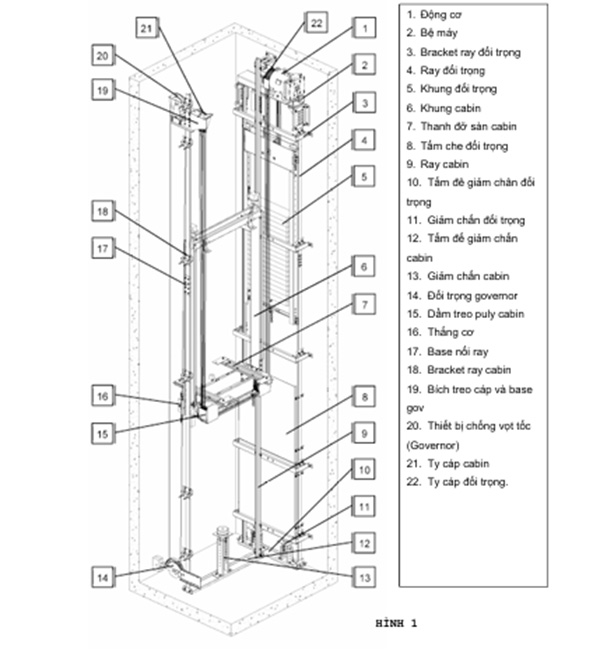

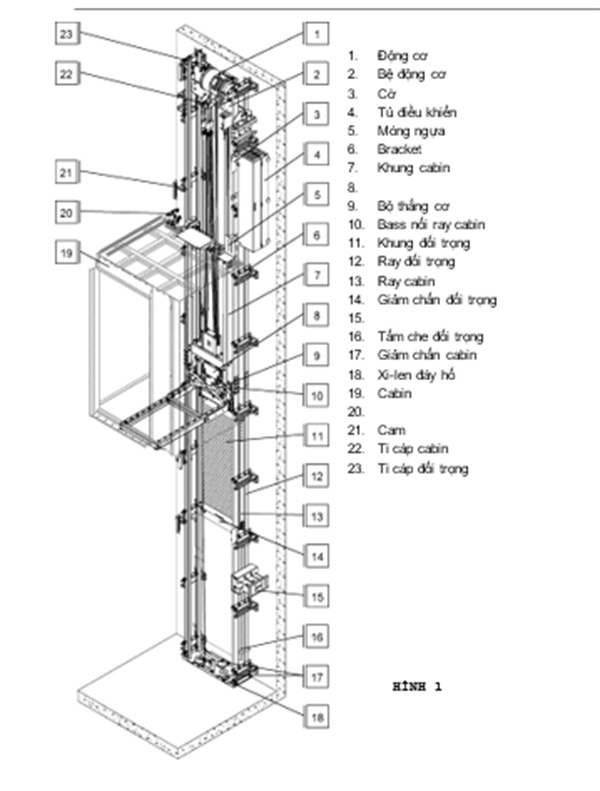

Sơ đồ cấu tạo thang máy gia đình với chú thích chi tiết các bộ phận kỹ thuật

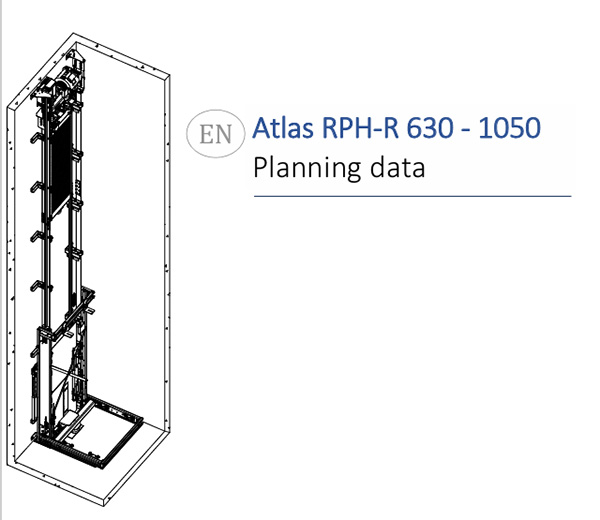

Bản vẽ mô phỏng thang máy Atlas RPH-R dùng cho dữ liệu quy hoạch kỹ thuật

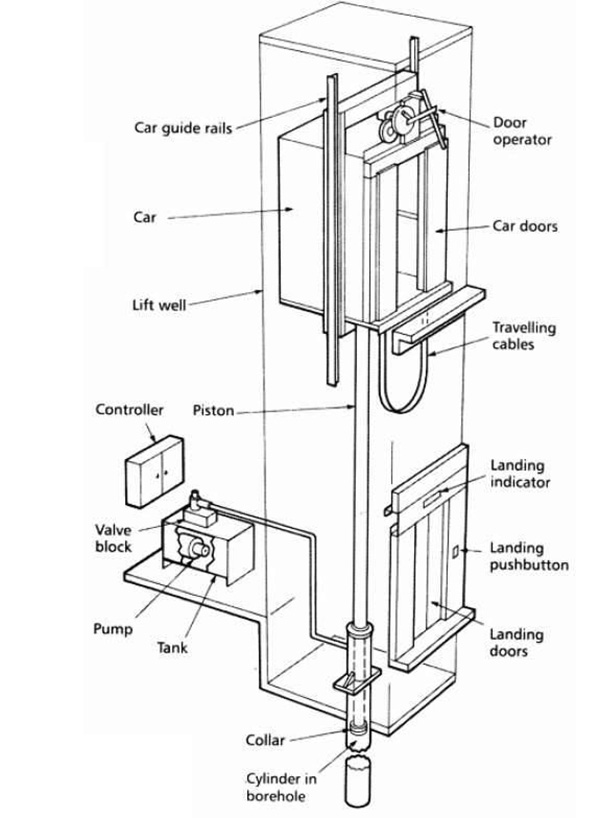

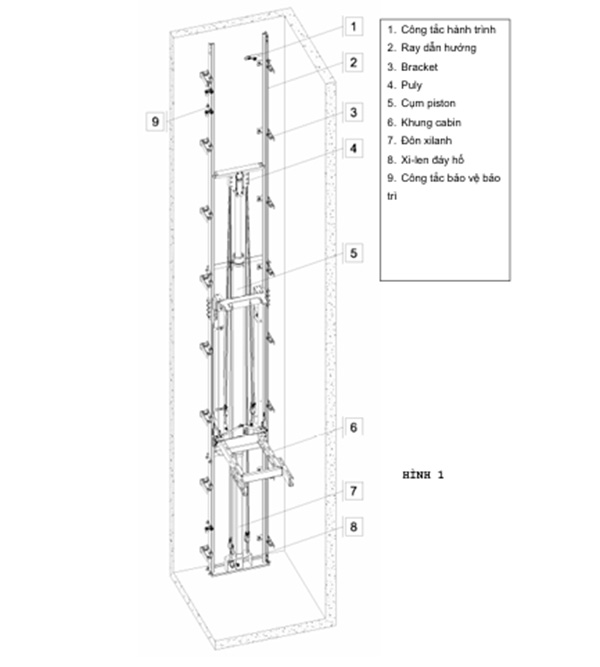

Sơ đồ cấu tạo thang máy thủy lực với các bộ phận chính và nguyên lý vận hành

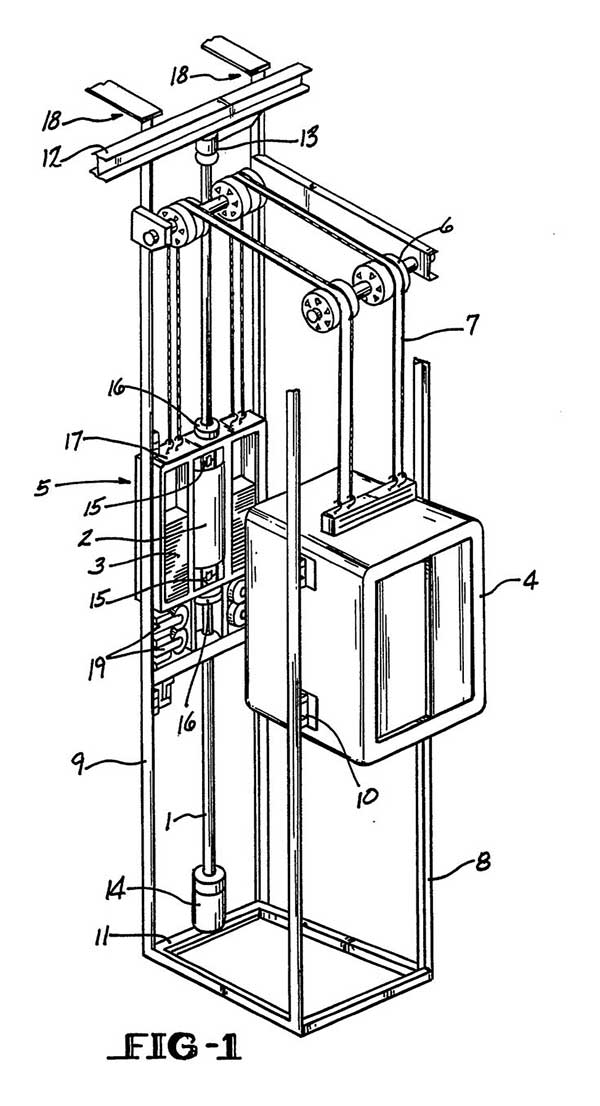

Bản vẽ nguyên lý hoạt động thang máy cáp kéo với đầy đủ chi tiết cơ cấu truyền động

7. Tư vấn thiết kế bản vẽ thang máy gia đình phù hợp cho từng gia đình

Mỗi ngôi nhà có diện tích, kết cấu và nhu cầu sử dụng khác nhau, vì vậy việc thiết kế bản vẽ thang máy gia đình cần được tư vấn kỹ lưỡng và cá nhân hoá để đảm bảo tính tối ưu. Dưới đây là các yếu tố cần xem xét khi bắt đầu quá trình thiết kế:

• Khảo sát hiện trạng công trình: Đội ngũ kỹ thuật sẽ đo đạc, kiểm tra vị trí, chiều cao tầng, nền móng và kết cấu tường để đưa ra giải pháp thiết kế phù hợp.
• Phân tích nhu cầu sử dụng: Gia đình có bao nhiêu thành viên? Có người lớn tuổi hay người sử dụng xe lăn không?
• Tư vấn lựa chọn vị trí lắp đặt: Dựa trên bản vẽ tổng thể nhà ở, kỹ sư sẽ đề xuất vị trí lắp trong lòng nhà, cạnh cầu thang bộ hay ngoài trời.
• Lựa chọn loại thang và cấu trúc kỹ thuật: Có phòng máy hay không? Có hố pit hay cần giải pháp không đào móng?
• Chỉnh sửa bản vẽ theo yêu cầu: Sau khi có phương án sơ bộ, khách hàng có thể đề xuất điều chỉnh theo nhu cầu cá nhân về kích thước, chất liệu cửa, thiết kế giếng thang…
• Hỗ trợ xuyên suốt quá trình thi công: Ngoài việc bàn giao bản vẽ kỹ thuật, đội ngũ kỹ thuật còn hỗ trợ giám sát thi công, giải đáp thắc mắc và đảm bảo tiến độ lắp đặt đúng như thiết kế

8. Thang máy Huy Hoàng – Đơn vị cung cấp thang máy nhập khẩu hàng đầu

Thang máy Huy Hoàng tự hào là đơn vị cung cấp thang máy nhập khẩu hàng đầu, chuyên cung cấp các sản phẩm chất lượng cao và công nghệ tiên tiến. Công ty cam kết mang đến những giải pháp thang máy tối ưu cho khách hàng, đảm bảo hiệu suất hoạt động ổn định và an toàn.

Với kinh nghiệm lâu năm trong ngành và đội ngũ kỹ thuật viên chuyên nghiệp, Thang máy Huy Hoàng luôn sẵn sàng hỗ trợ tư vấn và lắp đặt tận nơi. Phương châm của công ty là coi khách hàng là trên hết, cho nên Huy Hoàng cung cấp dịch vụ chăm sóc tận tình và giải pháp thang máy phù hợp nhất cho khách hàng.

Bài viết trên đã chia sẻ cách đọc bản vẽ thang máy gia đình một cách chi tiết và dễ hiểu nhất. Chỉ với vài thao tác đơn giản, gia chủ có thể xem bản vẽ thiết kế một cách dễ dàng. Nếu quý khách đang tìm kiếm một đơn vị cung cấp thang máy,có thể tìm hiểu thang máy Huy Hoàng - Công ty thang máy có bề dày kinh nghiệm trong ngành.
